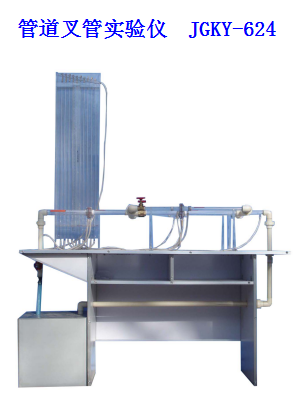

管道叉管實驗儀 JGKY-624

實驗 目的：

測量叉管測壓管水頭損失。

主要配置：

叉管、測壓管、計量水箱、水泵、蓄水箱、測壓排 、 刻度標尺、 秒表、玻璃溫度計、 回水系統、不銹鋼實驗臺架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、 靜音環保型水泵：揚程： 10m，流量：12L/min，功率：90W。

3、直管：有機玻璃材質，管徑 φ 32（內徑26）mm。叉管：管徑 φ 20（內徑14）mm，L=70mm，透明有機玻璃制作。

4 、蓄水箱， 500× 4 00× 400mm，材質 PVC板。

5 、計量水箱：容積 10L, 透明有機玻璃制作，帶計量刻度。

6、測壓計由10根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

7、 實驗所用的流體 --水為全循環設計，充分節約水資源 。

8、 框架及臺面均為 304 不銹鋼材質，結構緊湊，外形美觀，操作方便。

9、 外形尺寸： 22 00×5 8 0× 80 0 mm（長×寬×高）， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
