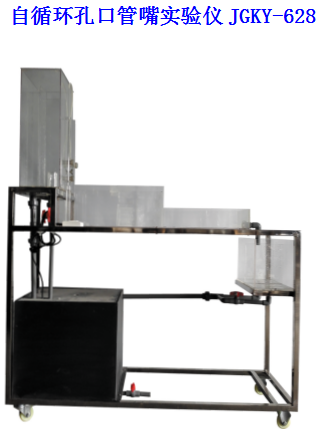

自循環孔口管嘴實驗儀 JGKY-628

實驗?zāi)康模?

1、掌握孔口與管嘴出流的流速系數、流量系數、側收縮系數、局部阻力系數的測量技術 .

2、可做等徑孔口和管嘴在相同水深下的出流對比實驗，定性、定量試驗；并可觀察測試管嘴的負壓值。

3、演示孔口與管嘴間和不同孔口間的的出流現象 .

主要配置：

實驗水箱、孔口、管嘴、測點、測壓管、蓄水箱、水泵、上水管、回水管、溢流管、供水閥、放水閥、計量水箱、 刻度標尺、 秒表、 不銹鋼支架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、 實驗恒壓水箱：容積 30L，材質透明有機玻璃 ，帶有穩壓溢流口。

3 、孔口、管嘴類型：圓錐型管嘴、直角進口管嘴、圓角進口管嘴、銳緣小孔口，出口孔徑 f 12 ± 0.15mm 。

4、實驗流量: 0~200ml/s ； 射流切換采用旋板裝置，水流不外泄。

5、 靜音環保型 水泵：揚程： 10m ，流量： 12L/min ，功率： 90W 。

6、 蓄水箱， 500× 4 00× 400mm，材質 PVC板。

7、 計量水箱：容積 6L， 透明有機玻璃制作，帶計量刻度。

8、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

9、 實驗所用的流體 --水為全循環設計，充分節約水資源 。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、外形尺寸：1100×500×1700mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳。
