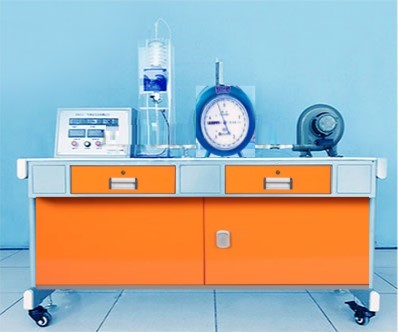

氣體定壓比熱測試實驗裝置 JG ACC-R131 型 氣體定壓比熱測試實驗臺

一 . 實驗?zāi)康?
1. 了解氣體比熱測定裝置的基本原理和構思。
2. 熟悉本實驗中的測溫、測壓差、測熱量的方法。
3. 掌握由基本數據計算出比熱值和求得比熱公式的方法。
4. 分析本實驗產生誤差的原因及減小誤差的可能途徑。
5. 測定 300 ℃ 以下氣體的定壓比熱。
二 . 技術指標
1. 質量定壓比熱與標準值誤差在 15% 以內。
2. 氣體加熱最高溫度：＜ 300 ℃ 、氣體壓力： ±100mmH2O 。
3. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率 200W 。安全保護：具有接地保護、漏電保護、過流保護。
4. 比熱儀主體尺寸： 300×160×610mm 。
5. 裝置外形尺寸： 1470×690×1450mm 。
三 . 主要配置及參數
1. 無機玻璃鍍銀真空鍍瓦瓶比熱測定儀本體 1 個。
2. 本體支架 1 個：透明有機玻璃材質。
3. 加熱器：電烙鐵芯， 220V ，加熱功率 75W 。
4. 離心式交流鼓風機：頻率 50HZ ，額定電壓 220VAC ，溫升 75 ℃ ，負載電流 0.7A ，風量 3.2m3/min ，輸入功率 150W ，風壓 490Pa ，絕緣等級 E ，轉速 2800r/min 。
5. 微電腦溫度控制器 3 個：自帶一根 NTC 溫度傳感器，溫度測量范圍： -30 ～ 300 ℃ ，分辨率： 0.1% ，測溫精度： ±1 ℃ ，輸入電源 220VAC±10% ， 50/60HZ ，測量輸入： 1 根 NTC 溫度傳感器（自帶），輸出： 1 路繼電器輸出，繼電器容量 5A 、 10A 可選配。
6. 濕球溫度測量儀 1 套。
7. 濕式氣體流量計：精度 ±1% ，最大流量 1m3/h ，最小流量 0.1m3/h ，溫度范圍 15-25 ℃ ，最大工作壓力 6KPa ，回轉體積 5dm3 。
8.U 型壓差計 1 個、風量調節閥門 1 個：刻度閥。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、功率測量儀表、電位器（ WTH118-1A ， 2W,470KΩ ）、固態調壓器（ SSR-10LA ，輸入， 4-20mA ，輸出， 90-250VAC ， 50/60HZ ）、帶燈自鎖按鈕開關（正泰）、調節旋鈕、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定 。
