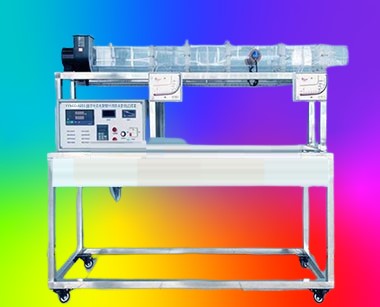

單管表面對流換熱實驗臺 JG ACC-R231 型 強迫對流單管管外放熱系數測定裝置

一 . 實驗?zāi)康?
1. 了解以流放熱的實驗研究方法。
2. 測定空氣橫向流過單管表面時的平均放熱系數 α ，并將實驗數據整理成準則方程式。
3. 學習測量風速、溫度、熱量的基本技能。
二 . 技術指標
1. 單管前后壓差：靜壓環，精度 0.05 。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 1500w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1950×500×1450mm 。
三 . 主要配置及參數
1. 組合式風洞：透明有機玻璃材質實驗管段、有機玻璃叉排、順排實驗段。
2. 整流柵版、進口集流器： 304 不銹鋼材質。
3. 石英加熱管 1 根：電壓 220V 、功率 500W 。
4. 實驗單管試件： φ40*199mm 、壁厚 2mm 、紫銅材質。
5. 離心風機 1 臺：電壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。

6. 變頻器 1 個：工作電壓 AC220V 、功率 0.75kw 。
7.L 型畢托管 1 個： 304 不銹鋼材質、系數 0.998 。
8. 紅油斜管微壓計 2 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條。
9.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
10. 溫度傳感器 4 個：分度號 PT100 、測量范圍 -200~420 度。
11. 溫度傳感器 4 個：分度號 K 、測量范圍 0~800 度。
12. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；變頻器控制面板、固態調壓器、數顯電流表、數顯電壓表、調節旋鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成

。
