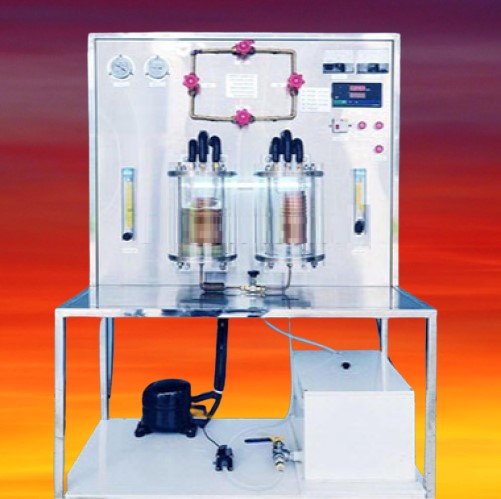

制冷熱泵循環演示實驗臺 JG ACC-Z005 型 制冷 [ 熱泵 ] 循環演示裝置

一 . 實驗目的
1. 進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。
2. 用于制冷技術教學實驗。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 2000w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不銹鋼柜體實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1010×510×1680mm 。
三 . 主要配置及參數
1. 制冷壓縮機：電壓 220V~240V 、 1HP 、 R134a 。
2. 玻璃冷凝 / 蒸發罐 2 套：直徑 200mm ，冷凝壓力低于 0.6MPa ，蒸發壓力約 0.2MPa, 耐高溫高壓無機玻璃材質，強度高、隔熱好，配半弧形有機玻璃保護罩。
3. 換熱器 2 套：冷凝壓力低于 0.2MPa ，蒸發壓力 0MPa 左右 , 耐高溫；螺旋狀銅管盤，高壓無機玻璃材質，半弧形有機玻璃保護罩。
4.8 路巡檢儀 1 只： 60*80 橫表、供電電源 220V 、萬能輸入（含 4-20mA ）。
5. 溫度傳感器 5 個：分度號 PT100 、測量范圍 -200~420 度。
6. 制冷熱泵轉換截止閥 4 個：膜片式手閥、黃銅材質、 φ12.8mm 、適用于制冷設備。
7. 耐震壓力真空表 2 塊：量程 -0.1~0.3Mpa 、精度 2.5 級。
8.P 系列壓力控制器 1 個： 220VAC.12A/110VA.C.24A 、壓力范圍 0.5~6bar 、壓差范圍 0.6~4bar 、復位形式自動。
9. 機械電壓表 / 機械電流表：電壓表量程 0~250V ，電流表量程 0~10A ，準確等級 1.5 級。
10. 循環水箱： 304 不銹鋼材質、壁厚 1.5mm 、尺寸 340mm*450mm*360mm 。
11. 循環水泵：電壓 24V 、功率 28.8W 、流量 600L/h 、揚程 7m 。
12. 流量測量與調節：有機玻璃面板式轉子流量計 2 個、水、 4~40L/H 。
13. 日光燈 T4-12W ：電壓 220V 。
14. 管道、寶塔頭、球閥、卡套針閥： 304 不銹鋼材質。
15. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表、電流表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成

。
