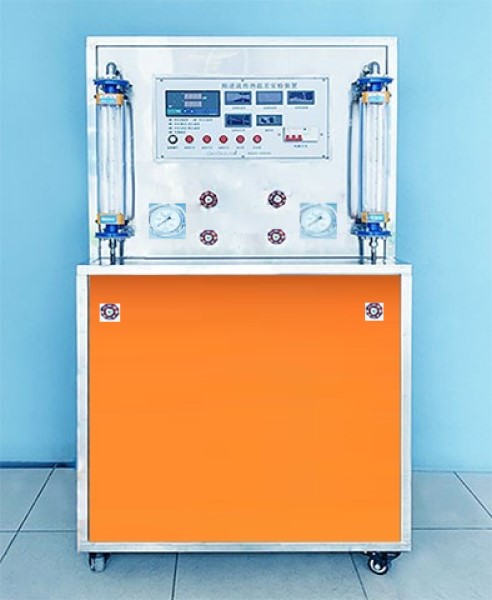

冷 -- 熱水對流傳熱系數測定裝置 - 套管換熱器液 - 液換熱實驗臺 JG YACC-R002 順逆流傳熱溫差實驗臺

一 . 實驗目的
1. 熟悉換熱器性能的測試方法。
2. 了解套管式換熱器的結構特點及其特性。
3. 加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4. 進行套管式換熱器為冷一熱水換熱時，順、逆流傳熱溫差的測試。
二 . 技術指標
1. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 5.5kw ；安全保護：具有接地保護，漏電保護，過流保護。
2. 不銹鋼柜體實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 裝置外形尺寸： 900×700×1650mm 。
三 . 主要配置及參數
1. 熱水箱： 304 不銹鋼材質，容積約 20L 。
2. 冷水箱： 304 不銹鋼材質，容積約 100L 。
3. 電加熱器 3 組： U 形、 1500W/ 組。
4. 套管換熱器： 5HP ，換熱面積 0.56 ㎡，設計壓力：氟側 3.0Mpa 、水側 1.0Mpa 。
5. 水泵 2 臺：電壓 220V 、功率 120W 、額定流量 10L/min 、額定揚程 12m 。
6. 流量測量與調節：：法蘭連接式玻璃轉子流量計 2 個、液體、 40~400L/H 。
7. 壓力表 2 只：準確度 1.6 級、量程 0~0.25Mpa 。
8.SWP 系列儀表 -8 路巡檢儀：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
9. 溫控儀 1 個：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率： 0.1 ℃ 、 4 米溫控線。
10. 溫度傳感器 5 只： PT100 、測量范圍： -200~420 度。
11. 耐高壓軟管；銅質閘閥 1 批；三通、彎頭、球閥等 1 批： 304 不銹鋼材質。
12. 電源控制系統：控制箱面板采用深藍色楷體；數字電流表 3 只；數字電壓表 1 只；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。

。
