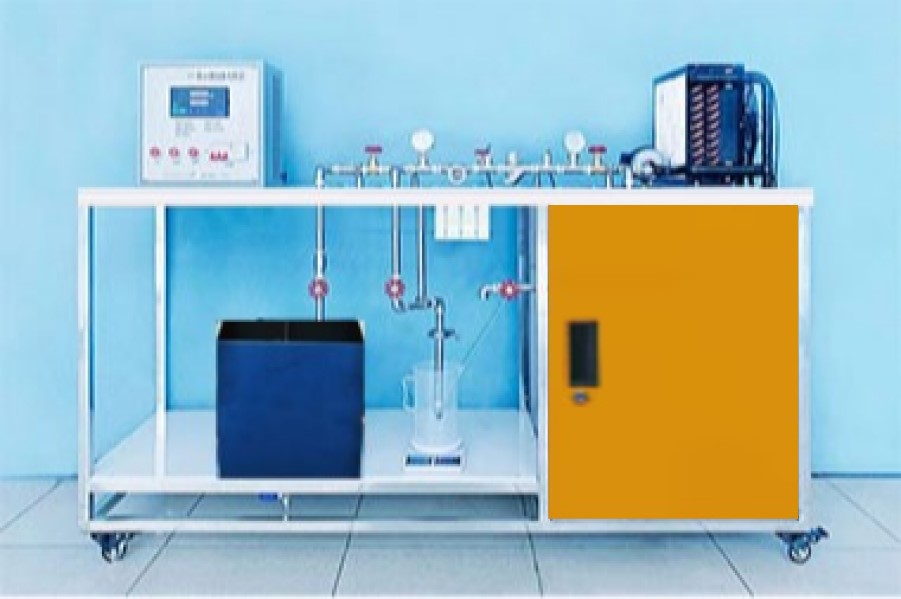

疏水器性能實驗裝置 JG ACC-R281 型 疏水器性能實驗臺
一 . 實驗目的
1. 了解和掌握疏水器性能的測定方法和有關的計算。
2. 掌握疏水器在蒸汽供給管路中作用和使用方法。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：工作電壓 380V ，功率 9kW 。安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 1900×600×1350mm 。

三 . 主要配置及參數
1. 蒸汽發生器：容積約為 0.04 立方米，電接點式壓力表控制蒸汽壓力，保證設備安全，配有液位計 , 長 350mm ，安全泄壓閥。
2. 風冷冷凝器：翅片銅管散熱，配有低速風機輔助散熱，電機電壓 220V ， 0.7A ， 50HZ ，功率為 90W 。
3. 電接點式壓力表：通過設置高低壓范圍來保證蒸汽發生器的安全，可測量壓力范圍為 -0.1Mpa-0.3Mpa ，電壓為 380V ， 30VA 。
4. 疏水閥：圓盤式疏水閥，蒸汽工作范圍 ;1.6Mpa ，最高工作溫度 200 ℃ ，自帶過濾；閥后配有不銹鋼 304 葉輪水流指示器（視液鏡）。
5. 壓力真空表：測量范圍 -0.1Mpa-0.3Mpa ，精度級別為 2.5 。
6. 電磁式球閥：工作溫度： 200 ℃ ，工作壓力 1.6Mpa 。
7. 溫度傳感器： K 型熱電偶，熱電偶溫度測量范圍 0 ～ 600 ℃ ，控溫精度 ±0.2 ℃ 。
8. 連接管路為不銹鋼管，規格 φ20mm ，控制閥門為銅制閘閥 6 支，規格 φ20mm, 單向止回閥 1 支，規格 φ20mm ，配一個電子秤。
9. 巡檢儀： 8 路巡檢儀， SWP - MD806- 00 - 23 - N ，測量范圍： 4-20mA/0 - 1000 ， AC220V/50Hz ，精度： 0.5% 。
10. 排水箱： 304 不銹鋼材質，容積約為 0.04m? ，規格為 300×300×350mm ，壁厚 1.5mm 。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用深藍色楷體。
12. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
