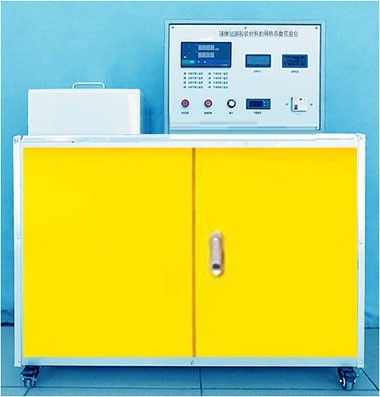

球體法測粒狀材料的導熱系數實驗裝置設備 JG ACC-R091 型 球體法測粒狀材料的導熱系數實驗臺
一 . 實驗目的
1. 本實驗裝置熱源球體：在銅球內部安裝加熱棒，外部套一個不銹鋼球。
2. 外部球殼：分為內層和外層，內層和外層之間通入循環水冷卻。
3. 熱源不銹鋼球體與外部球殼內層內表面之間填裝珍珠巖。
4. 在熱源不銹鋼球外表面布置上下左右 4 個熱電偶，外部球殼內層內表面布置上下左右 4 個熱電偶，測量環境溫度。
二 . 實驗目的
　　 球體法測粒狀材料的導熱系數是基于等厚度球狀壁的一維穩態導熱過程，適用于測量粒狀松散材料的導熱系數，本實驗臺用于測定珍珠巖的導熱系數。
三 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 實驗工況改變熱平衡時間：≦ 30 分鐘。
3. 實測發熱棒溫度穩定度： ±0.1 ℃ ，溫度測量誤差 ±1% 。
4. 工作電源：電壓 AC220V 、 50Hz ，單相三線制，功率≤ 1100w ；安全保護：具有接地保護、漏電保護、過流保護。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 1100×500×1150mm 。

四 . 主要配置及參數
1. 黃銅球： φ60mm 。
2. 加熱裝置：柱狀加熱絲，電壓 220V 、功率 150W 。
3. 不銹鋼雙層雙水冷球體：熱源不銹鋼球體直徑： 80mm ；外部不銹鋼球體：內表面直徑為 150mm
4. 測量材料：珍珠巖。
5.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
6. 溫控儀 1 只：電壓 220V 、分度號 PT100 、量程 0~400.0 ℃ 、繼電器輸出。
7. 溫度傳感器 7 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
8. 高精度電流電壓調節裝置 1 臺，精度調節等級 0.1% 。
9. 循環水泵 1 臺：電壓 220V 、功率 20W 、揚程 1.5 米、流量 900L/h 。
10. 循環水箱： 304 不銹鋼材質、壁厚 1.5mm 、 400mm*440mm*300mm 。
11. 球閥、彎頭、接頭、箱體和箱蓋： 304 不銹鋼材質。
12. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表、有功功率表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成 。
