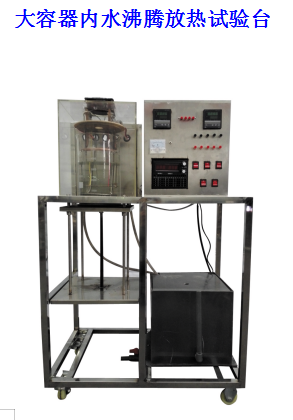

大容器內水沸騰放熱試驗臺 JGKY-712

  實驗目的：

  •  觀察水在大容器內沸騰的現象。

•  建立水泡狀沸騰的感性認識。

•  通過改變試件熱負荷，測定不同工況的電加熱功率及表面溫度，求出沸騰換熱系數。

•  繪制大容器內水泡狀沸騰區的沸騰曲線。

主要配置：

可上下移動的試件本體，可控硅 低 電壓大電流可調穩壓整流器，標準電阻，分壓箱，轉換開關，熱電偶熱端，熱電偶冷端，輔助電加熱器，冷卻管， 不銹鋼臺架及控制屏 。

技術參數：

  •  輸入電源：單相 AC220V ± 10% 50Hz ，功率 2.0KW 。

•  不銹鋼薄壁試件：直徑： φ3mm，

•  玻璃容器：容積： 5000mL，輔助電加熱器功率1.5KW。

•  高頻低壓直流電源， 規格：電流： 0-100A，電壓：0-12V， 輸出方式：穩流限壓、穩壓限流可切換 。

顯示方式：電壓、電流表顯示 ， 冷卻方式：風冷

•  溫度測量：測量系統配置有智能溫度控制儀表（ PID調節控溫，精度 ±0.2℃），高精度PID調壓 、

模塊電路。

6、外形尺寸：1200×500×1500mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II 型增加溫度變送裝置 , 電流、電壓變送裝置 , 配有數據采集，自動數據分析處理功能的軟件 等。

。
