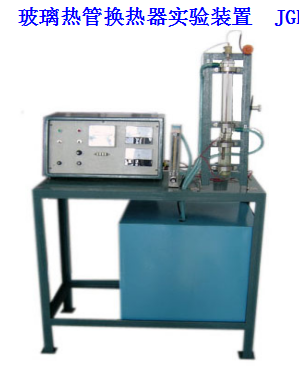

JG•玻璃熱管換熱器實驗裝置 JGKY-740

實驗目的：

1 、觀察透明換熱器裝置的構成。

2 、 可進行玻璃熱管換熱器傳熱媒體的傳熱系數和熱效率計算。

主要配置：

玻璃熱管換熱器，熱水加熱器，流動冷水換熱外套，循環水泵，水箱，熱段、冷段進出口溫度測試裝置 ， 玻璃容器易于觀察 ，不銹鋼臺架等。

技術參數：

•  輸入電源：單相 AC220V±10% 50Hz，功率800W。

•  玻璃熱管換熱器 ，尺寸： Φ8×400mm； 熱水加熱器 ，功率 500W

3 、低噪音循環水泵參數： 流量： 20L/min ，揚程： 12m，功率：100W。

4、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

5、外形尺寸：1000×500×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II 型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，軟件等。

。
