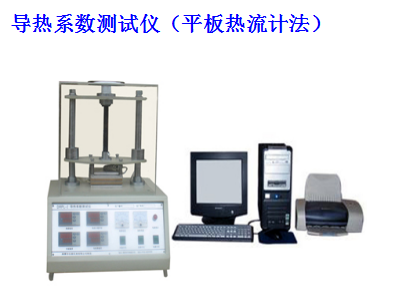

JG•導熱系數測試儀（平板熱流計法） JGKY-739

儀器概述：

1 、該儀器采用國際上流行的熱流計檢測導熱系數和熱阻方法，配計算機實現全自動檢測，生成實驗報告。儀器采用在試樣一面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面（室溫），測量傳遞的熱流來計算導熱系數和熱阻。

2 、此測試方法簡便，快捷，重復性好。非常適用于型材等金屬材料傳熱方面的研究和開發。也可用于塑料、橡膠、石墨、保溫材料等測試，加圍框可測試粉狀、膠狀、顆粒狀材料，廣泛應用在大專院校、科研院所、質檢、廠礦。

3 、本儀器參考標準： GB/T10295-2008 （絕熱材料穩態熱阻及有關特性的測定 熱流計法）及 ASTM C518-04 用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法。

技術參數

1 、導熱系數范圍：板狀樣 0.015-5W/mk ，精確度優于 5 ％， 圓柱狀樣 3-400W/mk ，精確度優于 5 ％。（需合同注明要求測試）

2 、熱面溫度：室溫 -99.99 ℃，采用高數度數顯表測溫， 0.2 級精度，分辯率 0.01 ℃。

3 、冷面溫度：室溫，采用高數度數顯表測溫， 0.2 級精度，分辯率 0.01 ℃。

4 、熱面溫控：室溫 -99.99 ℃，采用高數度程控?cái)?shù)顯表測溫， 0.2 級精度，分辯率 0.01 ℃，平板加熱器，雙向可控硅控制。

5 、冷面采用強制風冷。

6 、采用計算機自動測試。

7 、采用 WPY 熱流計，熱流參數 23.26w/m2*mV 。

8 、采用有機玻璃防風罩，可直接觀察實驗過程。

9 、冷熱板傳熱面積： 150 × 150 （ mm ）。

10 、冷熱板可調節間距： 0-160(mm) 。

。
