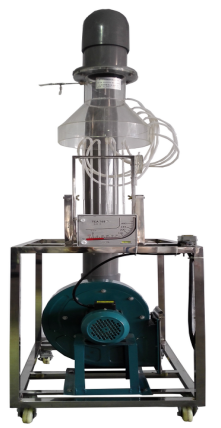

JG•排風罩性能實驗臺 JGKY-732

實驗 目的：

1 、學習測定通風系統局部構件的阻力、局部阻力系數、流量系數、流量等的方法。

2 、了解排氣罩內的壓力分布，評價排風罩的性能。

主要配置：

局部抽吸排風罩、畢托管、壓差計、低噪音多翼風機、管路、斜管微壓計、調節風門、高度尺、不銹鋼實驗臺架。

技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。

2、離心風機參數：風量2200 m 3 /h ，風壓 1000 Pa，功率1.5KW。

3 、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑 Φ 160mm 。

4、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

5 、斜管壓差計測量排風罩壓力分布，長度 800mm, ，帶高度移位尺。

6、外形尺寸：1000×600×1900mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
