多功能附面層實驗臺

詳情:



JG•

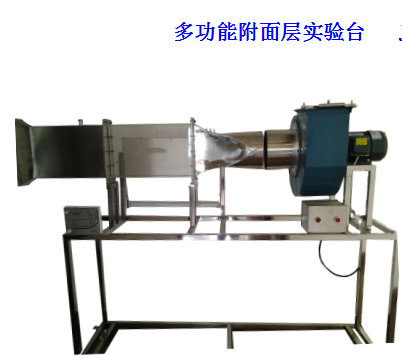

多功能附面層實驗臺 JGKY-722

實驗目的:

1 、學習測量流體繞流物體時物體表面壓力分布的方法。

2 、通過實驗了解實際流體繞圓柱體流體時,其表面壓力分布的情況并與理想流體的壓力分布相比較。

3 、學習測量流體繞流機翼時機翼表面壓力分布的方法。

4 、測定在不同沖角下機翼的表面壓力分布。 確定平板不同截面處邊界層厚度 及 邊界層內速度分布

剖面 。

主要配置:

多翼式低噪音離心風機,實驗可視風洞,自動調節風門,斜管微壓計測前后阻力壓差和流量壓差,可調角度 24 管微壓計測圓柱試件和機翼試件各點壓力,可移動游標尺,不銹鋼畢托管活動裝置測試平板 邊界層 ,有機玻璃圓柱試件、有機玻璃機翼試件,可移動不銹鋼支架等。

技術參數:

1、輸入電源:三相AC380V±10% 50Hz,功率1.5KW。

•  離心風機參數:風量 2200 m 3 /h ,風壓 1000 Pa,功率1.5KW。

•  局部抽吸排風罩,透明有機玻璃材質;實驗管道直徑 Φ 160mm 。

•  畢托管流量計配斜管微壓計測流速:量程 -10-700pa。

•  24 管斜管壓差計測量圓柱試件和機翼試件各點壓力分布,長度 800mm, ,帶高度移位尺。

•  實驗風道,進風段和出風段采用 304不銹鋼材質,實驗段采用透明有機玻璃材質,實驗段可切換安

裝各種試件,彼此之間采用法蘭螺母連接,方便拆卸。

7、外形尺寸:1700×500×1700mm,外形為不銹鋼可移動支架, 帶雙剎車輪。



數字 II 型增加帶標準信號的 16 路萬能信號輸入巡檢儀, 24 個壓力傳感器,一個流量差壓傳感器,

一個阻力差壓傳感器, 配有數據采集,自動數據分析處理軟件 。
