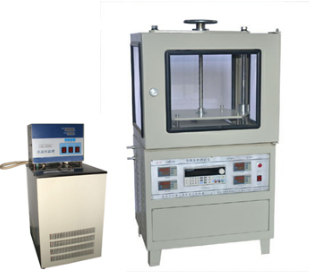

單平板導熱系數測試儀 (護熱平板法) JGKY-738

儀器概述：

材料的熱導率是研究材料熱物理性能的一個重要參數指標。該系列儀器采用護熱平板法的原理，滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。儀器參考標準： GB/T3392 《塑料導熱系數試驗方法，護熱平板法》、 GB/T3139( 纖維增強塑料導熱系數試驗方法 )( 玻璃鋼導熱系數試驗方法 ) 、 GB/10294( 絕熱材料穩態熱阻及有關特性的測定 防護熱板法 ) 等。主要測試塑料、玻璃、纖維、泡沫、粉狀等材料。廣泛應用在大中院校，科研單位，質檢和生產企業等部門。

技術參數：

1 、導熱系數范圍： DRH-III: 0.015 ～ 2w/m · k;

DRH-300,DRH-400 ， DRH-600: 0.010 ～ 2w/m · k;

2 、測試精度：≤± 3%;

3 、熱面溫度范圍：室溫～ 95 ℃，分辯率 0.01 ℃。

4 、冷面溫度范圍： 0 ～ 60 ℃，分辯率 0.01 ℃，采用恒溫水槽控制。

5 、電源： 220V/50HZ ；功率≤ 2KW 。

6 、量熱電源： 電壓 0-30V ，分辯 0.0001V ；電流 0-3A ，分辯率 0.0001A 。

7 、計算機自動測試，并實現數據打印輸出。

8 、試樣尺寸要求：

DRH-III  200 × 200 × (5-20)(mm) ；

DRH-300  300 × 300 × (10-50)(mm) ;

DRH-400 400 × 400 × (10-80)(mm) ;

DRH-600 600 × 600 × (10-100)(mm) ;

配置組成：

儀器由高精度穩壓電源，測溫儀表 , 中心量熱板加熱器，護熱板加熱器，恒溫水槽 ，計算機測試系統組成。

1 、測試頭部分：量熱板、護熱板、冷板。

2 、加熱系統：護熱板溫度加熱器和計量功率加熱器。

3 、冷板溫度控制：恒溫水槽。

4 、測溫系統：采用數顯高精度儀表，保證其精度和穩定性，并實現零點內部補償。

5 、計量功率采用高精度穩壓電源加熱，精度優于 0.1% 。

6 、計算機測試部件：計算機，通訊組件及測試軟件 .

。
