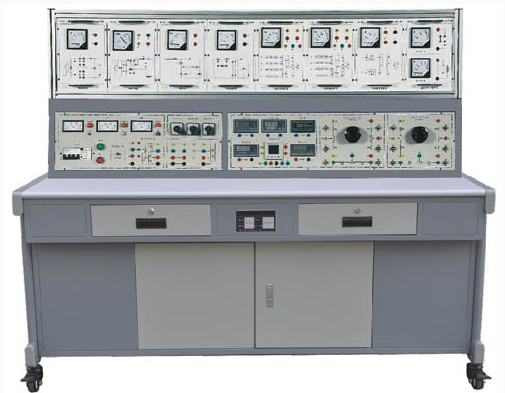

JGDB-16型電測儀表工培訓考核裝置

電測儀表工培訓考核裝置
一、概 述
本裝置是根據《中華人民共和國職業技能鑒定規范?電力行業（電測儀表）》，參考電力行業職業技能鑒定指導中心所編寫的電測儀表工培訓大綱、題庫而研制生產的。整套裝置包含不同種類、不同結構的電測量指示儀表、數字儀表、變送器、交直流數字儀表的原理實驗組件，可作為電力行業電測儀表工初級至高級技師的培訓考核裝置。也可用于其他行業對電工儀表知識的培訓考核，包括高校、中專、技校 “電氣測量”類課程的實驗、實訓和考核。

二、特 點
1. 儀表種類多樣，滿足電測儀表工從初級到高級技師的培訓考核要求，用戶可根據不同需求進行選擇
2. 電流、電壓互感器與凸輪開關配合，可完成多種形式的電表接線實訓
3. 實訓臺內各種電壓調節、電流調節、頻率調節、檢定裝置等設備配套
4. 提供多功能、高精度虛擬儀表（代替數字顯示多用表）和直流電位差計作為標準的兩種檢定方法
三、技術性能
1. 輸入電壓：三相四線～380V±10% 50HZ
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜3.0kVA
四、培訓項目
1. 安裝式電表工作原理與量程擴展、數字儀表工作原理
(1) 磁電系電流表原理與量程擴展
(2) 磁電系電壓表原理與量程擴展
(3) 數字式直流電壓表
(4) 數字式直流電流表
(5) 數字式交流電壓表
(6) 數字式交流電流表
2. 電測量指示儀表的檢定、測試、調試、修理
(7) 安裝式電流表
(8) 安裝式電壓表
(9) 安裝式單相有功功率表
(10) 安裝式單相無功功率表
(11) 安裝式單相功率因數表
(12) 安裝式三相有功功率表
(13) 安裝式三相無功功率表
(14) 安裝式三相功率因數表
(15) 安裝式頻率表
(16) 安裝式整步表
(17) 萬用表
(18) 嵌形表
(19) 實驗室用電流表
(20) 實驗室用電壓表
(21) 實驗室用功率表
(22) 實驗室用頻率表
4. 直流電工儀器的檢定、測試、調試、修理
(23) 標準電池
(24) 標準電阻
(25) 直流電阻箱
(26) 直流電橋
(27) 直流電位差計
(28) 直流分壓箱
5. 數字儀表的檢定、測試、調試、修理
(29) 直流數字電壓表
(30) 直流數字電流表
(31) 交流數字電壓表
(32) 交流數字電流表
6. 電量變送器的檢定、測試、調試、修理
(33) 電流變送器
(34) 電壓變送器 。
