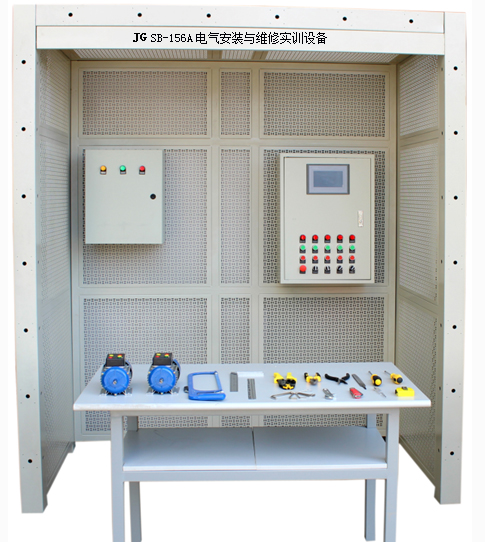

JGSB-156A 電氣安裝與維修實訓設備
1 、產品概述：
本設備可進行電工安裝。如橋架安裝、 PVC 管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、 PLC 、變頻器觸摸屏、消防聯動、防盜報警、視頻監控等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題
3 、技術參數：
工作電源： AC380±5 ％（三相五線） 50Hz
額定功率：≤ 0.8KW
環境溫度：－ 10 ℃ ～ 40 ℃
相對濕度：≤ 85%
安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
外形尺寸： 2006mm×1003mm×2410mm
PLC 主機：三菱 FX2N-32MT
變頻器：三菱 D740/0.75KW
伺服驅動器： ASD-A0421-AB
伺服電機： ECMA-C30604PS
觸摸屏： TPC7062K 昆侖通泰
設備重量： 200kg
5 、設備配置清單：
名稱 |
規格 / 型號 |
單位 |
數量 |
備注（說明） |
|
電氣安裝與維修實訓考核裝置臺架（ 2 人組配置） |
參考尺寸 長×寬×高 = 2006mm × 1003mm × 2410mm |
組 |
1 |
裝置組成 |
裝置由立柱；大小網孔板；長、短網孔連接板；單層、 三層框架；前后橫梁；自鎖腳輪等組成。 |
元件存放柜 |
大約： 900mm × 450mm × 2000mm |
個 |
1 |
|
|
可移動工具臺 |
大約： 930mm × 740mm × 860mm |
輛 |
1 |
帶重載自鎖腳輪 |
|
移動式電源控制箱 |
大約： 400mm × 300mm × 280mm |
臺 |
1 |
電源輸出方式為 3 種 |
|
二、電氣配置清單：
1 、配電箱部分
編號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
1 |
三相四線有功電度表 |
DT862-4 |
1 |
5A, 接線端子連接 |
2 |
單相有功電度表 |
DD862-4 |
1 |
5A, 接線端子連接 |
3 |
閘刀開關 |
HK2-16/3 |
1 |
3 極， 30A |
4 |
電流互感器 |
LMZJ1 |
3 |
30 ： 5 |
5 |
漏電型空氣開關 |
DZ47LE-32/C32 |
1 |
3P+N |
6 |
空氣開關 |
DZ47-63/C6 |
2 |
3P |
7 |
漏電型空氣開關 |
DZ47LE-32/C6 |
1 |
1P+N |
8 |
空氣開關 |
DZ47-63/C3 |
3 |
1P |
9 |
電流表 |
6L2-A |
3 |
5A |
10 |
電壓表 |
6L2-V |
1 |
450V |
11 |
電壓轉換開關 |
LW5D-16 YH3/3 |
1 |
|
12 |
安裝導軌 |
35 號 |
|
|
13 |
配電箱箱體 |
730mm × 280mm × 920mm |
1 |
含接地排、接零排 |
2 、照明
序號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
|
1 |
日光燈組件 |
啟輝器 |
8W |
1 |
|
啟輝器座 |
|||||
日光燈座 |
|||||
鎮流器 |
|||||
2 |
節能燈 |
9W |
2 |
|
|
3 |
鈉燈 |
鎮流器 |
100W |
1 |
含燈頭及鎮流器和燈罩 |
燈罩 |
|||||
燈頭 |
|||||
4 |
螺口平燈頭 |
E27 |
2 |
|
|
5 |
聲控開關 |
86 型（帶明裝底盒） |
1 |
|
|
6 |
1 插 |
118 型（帶明裝底盒） |
1 |
|
|
7 |
2 插 |
118 型（帶明裝底盒） |
1 |
|
|
8 |
1 開 |
118 型（帶明裝底盒） |
1 |
|
|
9 |
2 開 |
86 型（帶明裝底盒） |
4 |
|
|
10 |
4 開 |
86 型（帶明裝底盒） |
2 |
|
|
11 |
吸頂燈 |
11~12W |
1 |
配節能燈管 |
|
12 |
觸摸開關 |
86 型（帶明裝底盒） |
1 |
|
|
3 、電器控制箱
序號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
1 |
組合開關 |
HZ5B 20A |
1 |
3 極 |
2 |
塑殼開關 |
NM1-63S/3300 20A |
2 |
3 極 |
3 |
接觸器 |
CJX2-0910/220V |
7 |
|
4 |
輔助觸頭 |
F4-22 |
5 |
|
5 |
施耐德軟啟動器 |
ATS01N206QN |
1 |
三相 380 … 415 V |
6 |
三菱 PLC |
FX2N-32MT |
1 |
|
7 |
三菱模擬量模塊 |
FX0N-3A |
1 |
|
8 |
三菱變頻器 |
D740/0.75KW |
1 |
|
9 |
時間繼電器 |
ST3PF-2 30S AC220V |
1 |
2 組斷電延時 |
ST3P C-B 30S AC220V |
1 |
1 組瞬動、 1 組延時 |
||
10 |
熱繼電器 |
JRS1D-25F |
3 |
0.4A( 調節范圍 0.25~0.4A) 2 只 0.63A( 調節范圍 0.4~0.63A) 1 只 |
11 |
溫度控制器 |
OMRON E5CZ-C2MT |
1 |
|
12 |
繼電器 |
MY2J （ 2 組觸點） |
16 |
直流 24V( 帶座 ) |
繼電器座 |
PYF08A |
16 |
|
|
13 |
接線端子排 |
TB-2506 、 TB-1512 |
|
|
14 |
開關電源 |
YL-003 （ 24V/6A ） |
2 |
繼電隔離與觸摸屏用 1 只；溫控器用 1 只 |
YL-012(24V/5V/2A/2A) |
1 |
步進驅動器用 |
||
15 |
觸摸屏 |
TPC7062K |
1 |
7 寸彩色屏 |
16 |
安裝導軌 |
C45 |
|
若干 |
17 |
變壓器 |
BK-100/380V/127V |
1 |
|
18 |
整流橋堆 |
3510 |
2 |
|
19 |
大功率電阻 |
100 Ω /20W |
3 |
桿式電阻 |
200 Ω /20W |
3 |
桿式電阻 |
||
20 |
單相交流調壓器 |
0.5KW 帶外殼 |
1 |
|
21 |
控制箱箱體 |
900mm × 280mm × 1150mm |
1 |
含接地排、接零排 |
4 、電機類：
序號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
|
1 |
三相交流異步電動機 |
YS5024(Y- △ ) |
1 |
|
|
2 |
三相交流異步電動機 |
YS5024(Y- △ ) 帶離心開關 |
1 |
|
|
3 |
三相交流異步電動機（雙速 60W ） |
YS5012/4 雙速電機 |
1 |
|
|
4 |
它勵直流電動機 |
DC110V/50W |
1 |
|
|
5 |
步進電機 |
驅動器 |
SH-20403 |
1 |
兩相混合式（含驅動器） |
電機 |
35BYG250B-SASSMQ-0081 |
||||
6 |
交流伺服電機 |
驅動器 |
ASD-A0421-AB |
1 |
臺達伺服（含驅動器） |
電機 |
ECMA-C30604PS |
||||
5 、開關、傳感器類
序號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
1 |
行程開關 |
YBLX-ME/8104 |
4 |
|
2 |
電容式傳感器 |
CSB4-18M60-EO-AM |
1 |
|
3 |
電感式傳感器 |
GH1-1204NA |
1 |
|
4 |
光電式傳感器 |
GH3-N1810NA |
1 |
|
5 |
溫度傳感器 （熱電阻、熱電偶） |
Pt100 |
1 |
與溫控器配套 |
K 型（￠ 5 × 50 × 550 ） |
1 |
|||
6 |
按鈕 |
LA68B-EA35/45 |
11 |
啟動停止各 5 只（紅、綠） 配急停按鈕 1 只 |
7 |
指示燈 |
AD58B-22D 220V |
15 |
紅、綠、黃各 5 只 |
8 |
選擇開關 |
SB2-ED33 |
4 |
其中配 3 檔開關 2 只 2 擋開關 2 只 |
SB2-ED25 |
||||
9 |
主令開關箱 |
500mm × 200mm × 600mm |
1 |
|
6 、電路器材
序號 |
名稱 |
規格 / 型號 |
數量 |
備注 |
1 |
PVC 管 |
Φ 16 |
2 |
3 米 |
2 |
PVC 直通 |
Φ 16 |
10 |
|
3 |
PVC 安卡 |
Φ 16 |
100 |
|
4 |
扎帶 |
4 × 150mm |
10 |
500 只 / 包 |
5 |
M4*20 螺絲（帶帽） |
500 只 / 套 |
1 |
帶 2 只平墊、 1 只彈墊 |
6 |
線槽 |
3025 |
2 |
2 米 / 根 |
7 |
絕緣導線 |
BVR1.5mm ㎡ |
3 |
紅、綠、黃各 1 圈 |
BVR1.0mm ㎡ |
2 |
藍色、雙色（接地線）各 1 圈 |
||
8 |
PVC 線槽 |
5025 |
3 |
3 米 / 根 |
9 |
橋架 |
50 × 50 |
3 |
2m/ 根（含附件） |
10 |
異型號碼管 |
1.5mm |
6M |
|
11 |
冷壓叉 |
SV Φ 1.5 |
280 |
紅、綠、黃各 80 只，藍、黑各 20 只 |
12 |
纏繞帶 |
Φ 10 （ 10 米 / 包） |
2 |
|
7 、電工工具
序號 |
名稱 |
規格 / 型號 |
單位 |
數量 |
1 |
尖嘴鉗 |
125mm |
把 |
1 |
2 |
剝線鉗 |
|
把 |
1 |
3 |
壓接鉗 |
|
把 |
1 |
4 |
電工鉗 |
200mm |
把 |
1 |
5 |
一字螺絲刀 |
Φ 4 × 150mm |
把 |
1 |
6 |
十字螺絲刀 |
Φ 4 × 150mm |
把 |
1 |
7 |
電筆螺絲刀 |
500V |
把 |
1 |
8 |
萬用表 |
數字萬用表 |
臺 |
3 |
9 |
鋁合金人字梯 |
1.5 米高 |
付 |
1 |
10 |
平銼刀 |
200mm |
根 |
3 |
11 |
鋼卷尺 |
3m |
只 |
1 |
12 |
電工刀 |
多用 105mm |
把 |
1 |
13 |
鋼板尺 |
300mm |
把 |
1 |
14 |
直角尺 |
1000mm |
把 |
1 |
15 |
活動扳手 |
6 吋 |
把 |
1 |
16 |
六角扳手 |
7 件套 |
套 |
1 |
17 |
手電鉆 |
|
臺 |
1 |
18 |
手鋸弓 |
|
架 |
1 |
19 |
手鋸條 |
細牙 |
盒 |
1 |
20 |
彎管器 |
用于Φ 16PVC 管彎管 |
根 |
1 |
21 |
兆歐表 |
500V 模擬 3 臺；數字 3 臺。 |
塊 |
6 |
22 |
角向砂輪機 |
Φ 70 |
只 |
1 |
23 |
砂輪切割機 |
200mm 帶防護罩 |
臺 |
1 |
7 、實訓項目
根據項目教學，主要完成以下工作任務：
1. 基本電氣安裝技能訓練實訓
1.1 手動彎管器加工 PVC 管彎管實
1.2 切管實訓
1.3 穿線管連接實訓
1.4 明配管入盒實訓
1.5 硬塑料穿線管與配電箱安裝實訓
1.6 硬塑料穿線管及管卡敷設實訓
1.7 橋架側壁式安裝實訓
1.8 敷設護套線實訓
各種線材連接實訓
1.10 配電箱、電氣箱安裝實訓
1.12 各種電氣元件的安裝實訓
1.13 Φ 25PVC 暗管敷設實訓
1.14 4025 線槽敷設實訓
1.15 護套線敷設實訓
1.16 各種管材敷設實訓
1.17 白熾燈照明線路敷設實訓
1.18 日光燈照明線路敷設實訓
1.19 雙控照明線路敷設實訓
1.20 節能燈、插座線路敷設實訓
1.21 吸頂燈控制線路實訓
1.22 電機正反轉控制線路實訓
1.23 電機星三角控制線路實訓
1.24 塑料電線管與塑料接線盒的連接實訓
1.25 管卡固定實訓
2. 照明套件及動力配電實訓
2.1 白熾燈照明電路的安裝實訓
2.2 日關燈電路實訓
2.3 電度表原理與接線
2.4 家用照明線路的調試及故障排除實訓
2.5 三相四線制電度表的直接接線實訓
2.6 電壓表、電流表安裝電路實訓
2.7 萬能轉換開關和電壓表測量三相電壓線路實訓
3. 電氣控制實訓
3.1 電機點動控制線路的調試與維修實訓
3.2 三相異步電動機自鎖控制電路實訓
3.3 按鈕聯鎖的三相異步電動機正反轉控制電路實訓
3.4 接觸器聯鎖的三相異步電動機正反轉控制電路實訓
3.5 雙重聯鎖的三相異步電動機正反轉控制電路實訓
3.6 接觸器切換星形 / 三角形啟動控制電路實訓
3.7 按鈕切換星形 / 三角形起動控制電路實訓
3.8 時間繼電器切換星形 / 三角形起動控制電路實訓
3.9 定子串電阻降壓啟動自動控制電路實訓
3.10 三相異步電動機降壓啟動及反接制動控制電路實訓
3.11 三相異步電動機的順序控制電路實訓
三相異步電動機的多地控制電路實訓
4.PLC 、變頻器、觸摸屏的綜合應用
4.1 變頻器的基本操作和參數設置
4.2 外部端子點動控制
4.3 變頻器控制電機正反轉
4.4 多段速度選擇變頻調速
4.5 基于 PLC 控制的變頻器多段速調
4.6 基于 PLC 的變頻器控制電機正反轉
5.PLC 控制電氣實訓
5.1 基本指令的編程練習
5.2 PLC 控制電動機點動和自鎖控制
5.3 PLC 控制電動機手動正反轉控制
5.4 PLC 控制電動機帶延時正反轉控制
5.5 PLC 控制電動機帶限位自動往返運動控制
5.6 PLC 控制電動機兩地啟動停止控制
5.7 PLC 控制電動機順序控制
5.8 PLC 控制電動 機串電阻啟動
5.9 PLC 控制電動機反接制動
5.10 PLC 控制電動機星 / 三角啟動自動控制
5.11 PLC 控制電動機星 / 三角啟動手動控制
。
