JG SBXQP-25型滑環電動機頻敏變阻起動控制實訓柜

二、特 點

1.采用標準配電柜為主體柜。

2.控制柜的器件選型、安裝、接線等嚴格按照 " 電氣設備安全設計導則 " 、 " 低壓系統內設備的絕緣配合 " 、 " 電工成套裝置中的導線顏色 " 、 " 電機線端標志與旋轉方向 " 相關標準的規定進行設計。

3.所用器件均采用國內外知名品牌，產品質量有保證。

4.采用工業頻敏變阻器，以及 YZR 系列滑環電動機為控制對象，模擬電動機起動，貼近工業現場。

5.提供各種保護功能，實訓安全可靠。

三、技術性能

1.輸入電壓：三相四線（或三相五線）～ 380V ± 10% 50Hz

2.工作環境：溫度 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃） 海拔＜ 2000m

3.裝置容量：＜ 25kVA

四、系統配備

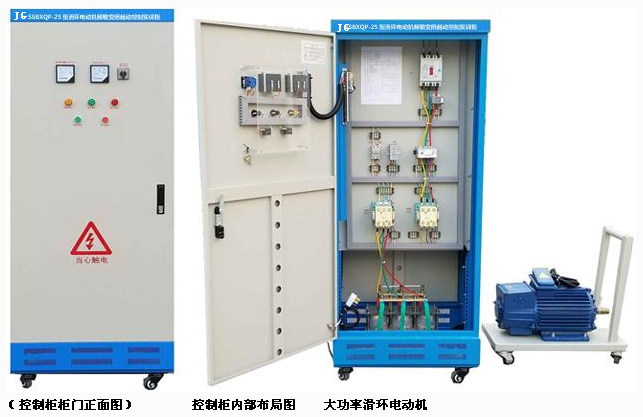

本實訓柜主要由柜體、電氣室、頻敏變阻器、滑環電動機等組成。

1.柜體

控制柜還設有四個萬向輪和四個固定調節機構。

2.電氣室

正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的 UUV 、 UVW 、 UWU 線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。

3.頻敏變阻器

頻敏變阻器安裝在柜內下部，直接連接于滑環電動機的轉子回路中。當電機起動結束后，頻敏變阻器被短路切除。

4.滑環電動機

YZR 132M1-6型滑環電動機， 2.2kW 、 908rpm ，電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜。

五、實訓項目

1.滑環電動機頻敏變阻器的認知

2.滑環電動機頻敏變阻起動線路的器件選擇與安裝

3.滑環電動機頻敏變阻起動線路的布線與接線

4.滑環電動機頻敏變阻起動線路的調試

5.滑環電動機啟動運行試驗

6.滑環電動機頻敏變阻起動線路的故障分析與檢修

。
