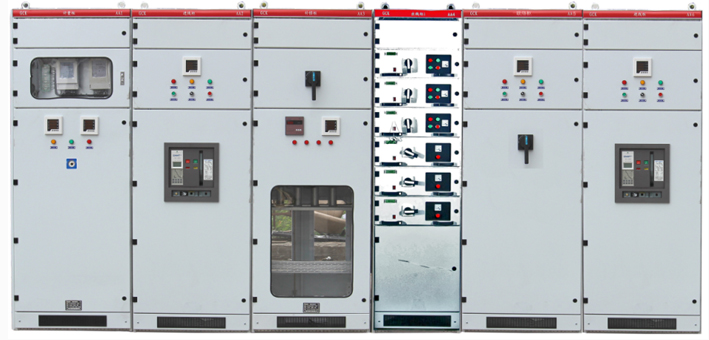

JG -GPD2C智能低壓配電實驗系統

名稱	型號	尺寸	單位	數量
計量控制實訓柜	GCK	600 × 800 × 2200mm	臺	1
進線控制實訓柜	GCK	600 × 800 × 2200mm	臺	2
電容補償實訓柜	GCK	600 × 800 × 2200mm	臺	1
出線控制實訓柜	GCK	600 × 800 × 2200mm	臺	1
聯絡柜	GCK	600 × 800 × 2200mm	臺	1
負載柜		900 × 800 × 1000mm	臺	1
工廠供配電自動化控制系統	監控后臺		套	1



一、概述：

1 、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統先進的智能配電設備，并與計算機監控系統構成供配電智能監控系統。

2 、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種 GCK 低壓電氣控制柜組成多種配電線路， 0.4 KV 電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

3 、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

4 、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：

⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；

⑵系統性，真實反映供配電系統的結構；

⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；

⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。

⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

二、設備的功能和實訓項目

智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。

柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。

低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。

部分實訓項目：

1 、 配電系統運行方式實訓

2 、 低壓配電設備的倒合閘操作實訓

3 、 雙回路供電及聯絡柜操作實訓

4 、 互感器實訓

⑴ 電流互感器接線方式

⑵ 有功、無功電度表的接線實訓

⑶ 多功能綜合儀表接線實訓

⑷ 抄表實訓

4 、開關電器實訓

⑴低壓框架斷路器的原理與接線

⑵低壓塑殼斷路器的原理與接線

⑶隔離開關的原理與接線

5 、手動功率因數補償實訓

6 、自動功率因數補償實訓

7 、低壓配電線路分級保護實訓

8 、接地保護實訓

9 、 0.4KV 照明系統配電實訓

10 、 0.4KV 動力系統配電實訓

11 、母線聯絡柜倒閘實訓

12 、安全操作規程培訓

13 、供配電工、維修電工職業技能鑒定考核訓練

三、技術參數

⑴使用環境條件

1 、周圍空氣溫度不高于 +40 ℃，不低于 -5 ℃ , 在 24 小時內平均溫度不高于 +35 ℃。

2 、相對濕度在最高溫度 +40 ℃時不超過 50%, 在較低溫度時允許有較高的相對濕度，如 +20 ℃時為 90% ；

3 、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；

4 、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于 5 度；

5 、海拔高度不超過 2000 米；

6 、成套設備適用于以下溫度運輸和儲存； -25 ℃至 +55 ℃。在短時間內（不超過 24 小時）不超過 +70 ℃。

⑵主要技術參數

①、額定絕緣電壓：直流 660V

②、額定工作電壓：交流 380V

③、輔助電路額定工作電壓：交流 380V 、 220V

④、母線額定電流： 100A

⑤、分支母線額定電流： 10~16A ；

⑥、柜體尺寸：柜高： 2000mm ，柜寬： 600mm （ 800 mm ），柜深： 800mm

⑶結構特征

①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零 - 件通用性強，機械強度高。

②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。

④、機械聯鎖： GCK 柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。

⑤、受電開關、聯絡開關（多回路供電時）及 GCK 柜的抽屜都具有兩個位置：接通位置及斷開位置。

四、主要配置、功能及主要性能、技術指標

設備名稱	規格 / 型號	數量	用途	功能要求	主要性能及技術指標
進線柜	GCK	2	總電源控制	1 、附進線帶漏電空氣開關（板后操作） 2 、主斷路器可以手動操作也可以電動操作 3 、帶有進線電壓指示儀表 4 、可以進行各相電壓轉換操作 5 、有三相電流指示儀表 6 、斷路器板前操作 7 、設備帶有前后有隔離保護鋼板 8 、前后開有觀察窗 9 、進線方式：上下均可進出線	1 、斷路器： NA1-1000/3P/630A （正泰） 2 、綜合顯示儀表（數顯式）： PY194E-2S4 帶通訊接口 3 、空氣開關（帶漏電保護）： DZ20LE 4 、互感器： BH-0.66
計量柜	GCK	1	電能 計量	有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗	電流互感器： BH-0.66 三相四線有功電度表： DTS196 三相四線無功電度表： DXS196 有功功率顯示： 6L2-KW 無功功率顯示： 6L2-VAR 綜合顯示儀表（數顯式）： PY194E-2S4
補償柜	GCK	1	功率因 數補償	手動控制功能 自動控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗	補償電容器： BSMJ0.4 接觸器： CJ19 小型斷路器： DZ47 自動補償控制器： JKL5CF
出線柜 （動力及照明柜 ）	GCK	1	動力及照明控制	抽屜式，帶有機械連鎖機構， 帶有隔室 每個控制單元帶有斷電保護和電壓指示 每個柜體 6 支路（動力 3 個支路，照明三個支路），每支路控制電流 20A	塑殼開關： AAM1 接觸器： CJX4 電流表：數顯電流表
聯絡柜	GCK	1	聯絡	連通或者切斷兩個主柜之間電源	正泰雙電源自動轉換開關 NZ7-225H/4P/ 200A
負載柜	小車式	1	動力、照明負荷	半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置	（ 1 ） 1.5KW 三相異步電動機 2 臺 （ 2 ） 3kW 可調有功負載 （ 3 ） 4kVar 容性無功負荷 （ 4 ）負載各類型功率必須與必須匹配完成電容無功補償實驗
工廠供配電自動化控制系統		1		監控軟件功能：供配電系統“四遙”功能	計算機：研華工控機   IPC-610L ： CPUE5300 雙核 /2G 內存 /500G 硬盤 /DVD 光驅 /ATX250W 電源 /2 個千兆網口 /8 個 USB2.0/6 個 COM 口 /4 個 PCI 插槽。計算機監控系統要能夠實現監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。聯想專業液晶 T2254A

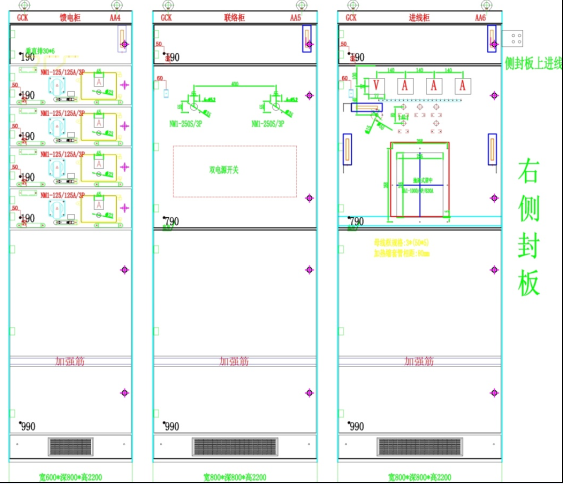

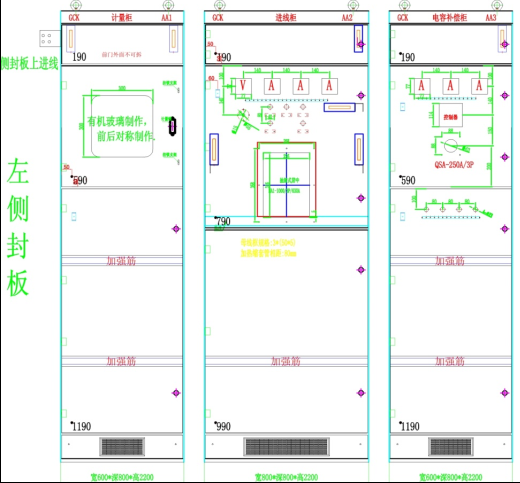

低壓系統圖

。
