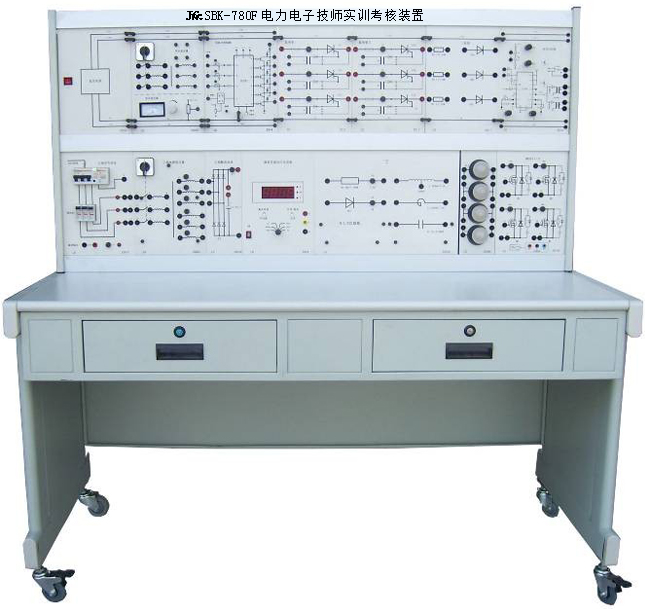

JGSBK-780F電力電子技師實訓考核裝置

一、產品特點

電力電子技師實訓考核裝置是為電子類工種和電工工種的等級電工實訓考核而設計，能反映電力電子技術的發展對工廠企業應用的及時性和先進性，結合上海科學技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求，以科學的手段對相關工種技術工人進行實訓、考核、鑒定。其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。

二、電力電子技師實訓考核裝置技術性能

（一）輸入電源：交流 380V ± 10% 50Hz ，三相五線

（二）輸出電源：

1、外部電源經安全隔離變壓器和多級安全保護裝置后從多組插座輸出，提供～ 380V 、～ 220V 、～ 110V 交流電源。

2、直流電源： 0 ～ 15V/1.5A 電源為控制板供電， 1 路 12V 電源為故障設置電源。

3、真有效值電壓電流測量?jī)x表：數顯指示，測量電壓或電流的真有效值，量程為 5A ， 500mA ， 50mA ， 500V ， 50V ， 5V 共六檔，精度為 0.2 級，具有良好的過流、過載保護功能。

三、電力電子技師實訓考核裝置構成與配備

（一）實訓桌： 1500 × 800mm ，鋼木結構。

（二）掛箱支架：長 1400mm ，上下二層，內有滑槽。

（三）實訓模塊配置：電腦接口模塊、三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板、三相整流電路、 TL494 脈寬調制解調器、 MOSFET 模塊，真有效值電壓電流表模塊。

（四）設故考核軟件： 通過電腦自動設置實訓考核故障點，每個實訓項目設置故障點不少于 30 個，學生分析確定故障點后，在答題界面輸入答案后故障點自動消失，并自動記錄各項成績。（電腦自備）

（五）附件： 電源插座掛板 1 塊、安全導線 50 根、標準導線 50 根、短接橋 10 只、通信電纜 1 組、數字萬用表 1 只。

四、電力電子技師實訓考核裝置實訓項目

1、三相半波可控整流電路（電感性負載）

2、三相橋式半控整流電路（電阻性負載）

3、三相橋式半控整流電路（電感性負載）

4、三相橋式全控整流電路（電阻性負載）

5、三相橋式全控整流電路（大電感性負載）

6、帶平衡電抗器的雙反星形可控整流電路

7、 A 型雙象限直流斬波電路

8、 B 型雙象限直流斬波電路

9、橋式可逆直流斬波電路

10、降壓型直流斬波電路

11、升壓型直流斬波電路

12、升降壓型直流斬波電路

。
