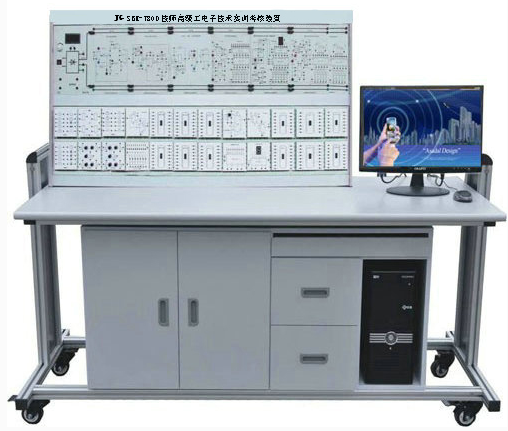

JGSBK-780D技師高級工電子技術實訓考核裝置

一、產品特點

技師、高級工電子技術實訓考核裝置既可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。裝置采用模塊化設計，配置有分立元件模塊、獨立功能模塊。可根據不同的實訓題目，選用不同的模塊組合構成各種典型的電子技術線路來進行訓練。其適用于各勞動職業技能鑒定部門對相關工種技術工人進行考核鑒定，同時也適合相關院校電類專業學生實訓和考核的實訓設備。

二、技師高級工電子技術實訓考核裝置技術性能

（一）輸入電源：交流 220V 50Hz ，單相三線

（二）輸出電源：

1、二路直流 0 ～ 12V 連續可調電源，輸出最大電流 1.5A ，有數字電壓指示輸出電壓，帶過流保護功能，過流保警功能。

2、 TTL 專用電源 1 路，± 12V 固定電源 2 路，帶數顯指示。

三、構成與配備

（一）實訓桌： 1500 × 800mm ，鋼木結構。

（二）掛箱支架：長 1400mm ，上下二層，內有導軌。配置 1 只示波器支架。

（三）實訓模塊配置：電阻模塊 1 、電阻模塊 2 、電阻模塊 3 、電阻模塊 4 、電阻模塊 5 、電位器模塊、四運放模塊、開關發光二極管模塊、 555 震蕩模塊、十進制解碼的顯示模塊、七段解碼顯示模塊 2 塊、 4011 模塊 2 塊、 4012 模塊、 4027 模塊、 40175 模塊、 40192 模塊 2 塊、 40194 模塊、單脈沖模塊、 555 模塊 2 塊。

（四）可編程邏輯器件： EDA模塊采用 ALTERA 公司的 EPM7128 芯片，提供 MAXPLUSII 編程軟件，并提供實訓軟件。（電腦自備）

（五）附件：電源插座掛箱 1 塊、通信電纜 1 套、插件板 7 塊、標準導線 50 根、短接橋 20 只、數字萬用表 1 只。

四、高級工電子技術實訓考核裝置實訓項目

1、數字定時器電路

2、減法循環計數器電路

3、脈沖順序控制器電路Ⅰ

4、脈沖順序控制器電路Ⅱ

5、單脈沖控制移位寄存器Ⅰ

6、單脈沖控制移位寄存器Ⅱ

7、三角波方波發生器電路

8、鋸齒波方波發生器電路Ⅰ

9、鋸齒波方波發生器電路Ⅱ

10、正弦三角波方波發生器

11、組合邏輯控制移位寄存器　　

12、電平檢測器控制扭環形計數器

13、順序脈沖控制器

14、定時計數電路

15、 BCD 碼加法器

16、 BCD 碼減法器

17、用可編程邏輯器件實現走馬燈電路

18、用可編程邏輯器件實現四位全加器電路

19、用可編程邏輯器件實現 3 線 -8 線譯碼器

20、用可編程邏輯器件實現 4 位計數器

21、用可編程邏輯器件實現數碼管靜態顯示

。
