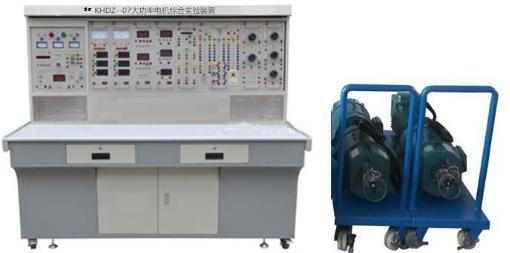

JGKHDZ-07大功率電機綜合實驗裝置

一、概 述:
大功率電機綜合實驗裝置是根據"電機學"課程實驗大綱要求及部分高校對中小型電機組實驗需求而研制生產的中大功率電機組實驗裝置。該裝置適用于高等院校原有的電機、電氣技術實驗設備的更新改造，為中等專業學校、職業技術學院等實驗室新建或擴建、迅速開設實驗課提供了理想的實驗設備，同時為教師及研究生開發新實驗或進行科學研究工作提供良好的實驗條件

二、大功率電機綜合實驗裝置特點
1. 各功能組件采用積木式結構，便于二次開發及功能擴展；
2. 所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；
3. 所有電機均選用工業現場應用的2kW中小型功率電機，能真實反映電機本身特性；
4. 該實驗裝置帶有電壓型和電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；
5. 整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的需要進行配置。
三、技術性能
1. 輸入電源：三相四線AC380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：≤6kVA
4. 重 量：750kg
5. 外形尺寸：172cm×73cm×170cm
四、裝置的基本配置
實驗裝置由控制屏、實驗桌、交直流電源、測量儀表組件、負載組件、電機機組、實驗掛箱、實驗導線及配件等組成。
（一）DJ-01電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1. 交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）。可調交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護。控制屏的供電由啟停按鈕進行控制，同時配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。
2. 直流電源部分
雙路直流電源：一路0～250V（3A）可控直流勵磁電源（內部帶有過流，過壓，過載保護措施），另一路0～250V(20A)可控直流穩壓電樞電源（過流、短路及過壓保護聲光告警功能），通過面板上的電位器來調節直流電壓輸出；設有一只直數字電壓表，通過開關切換，監示勵磁電壓及電樞電壓輸出。
同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。
3. 定時器兼報警記錄儀(服務管理器)
采用藍屏液晶顯示器，中文菜單顯示，直觀、清晰；通過鍵控單元完成時間設定、定時報警設定、解除設置等操作、具有切斷電源及記錄各種告警次數等功能。
4. 直流數字直流電壓、電流表
直流數顯電壓表（500V）兩只：測量范圍為0～±500V，輸入阻抗10MΩ，精度為0.5級，三位半數顯，可直接測量正負電壓。
直流安培表（5A）兩只：測量范圍0～5A，精度為0.5級，三位半數顯，可直接測量正負電流。
直流數顯電流表（20A）兩只：測量范圍0～20A，精度為0.5級，三位半數顯，可直接測量正負電流。
5.交流數字電壓表、電流表交流數字電壓表三只：測量范圍為0～500V，輸入阻抗10MΩ，精度為0.5級，三位半數顯。交流數字電流表三只：測量范圍為0～20A，精度為0.5級，三位半數顯。
6.智能單相功率測量儀測量交流電路的有功功率，功率因數等。
7.智能型轉速/轉矩/輸出功率測試儀可同時測量電機的轉速，轉矩，輸出的機械功率等，具有通信功能。
8.單相變壓器：容量0.44kVA，高壓端220V/2A，低壓端110V/4A，安裝在控制屏內，變壓器接線端子直接引出至面板，實驗接線方便。
9.三相心式變壓器三相變壓器：容量1.2kVA，高壓端220V/1.82A，低壓端110V/3.64A，安裝在控制屏內，變壓器接線端子直接引出至面板，實驗接線方便。
10. 電機機組配置（配有兩套機組）
(1)三相鼠籠異步電動機-直流發電機-動態扭矩傳感器Y380V，2.2kW三相鼠籠異步電動機與230V，1.9kVA直流發電機同軸連接，連接動態扭矩傳感器，電機接線端子直接引出至面板，實驗接線方便。
(2)三相同步電機-直流電動機-動態扭矩傳感器220V，2.2kW直流電動機拖動400V，2kW三相同步發電機（同軸連接），連接動態扭矩傳感器，電機接線端子直接引出至面板，實驗接線方便。
(二）DJ-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有一個大抽屜，用于放置工具、資料等。桌面提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
(三）實驗掛箱
2. DJ-03空氣開關組件提供20A斷路器開關兩只。
3. DJ-04 旋轉燈、整步表組件提供并網用的三組旋轉燈（黃、綠、紅各兩只）及Mz10整步表一只。
4. DJ-05繼電接觸控制組件
（一）提供三相四線空氣開關一只（16A），啟停按鈕三只，交流接觸器（220V、18A）二只，熱繼電器（220V、4～6A）二只。
(四）DJ-06 高可靠帶護套手槍插實驗導線及配件采用高可靠護套結構手槍插連接導線（接觸良好，安全可靠），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件，外有柔軟橡膠層保護，接觸可靠。
五、實驗項目
1.單相變壓器實驗
(1) 單相變壓器的空載實驗
(2) 單相變壓器的短路實驗
(3) 單相變壓器的負載實驗
2. 三相芯式變壓器實驗
(1) 三相芯式變壓器空載實驗
(2) 三相芯式變壓器短路實驗
(3) 三相芯式變壓器負載實驗（阻性、感性、阻感性）
(4) 三相芯式變壓器極性及連接組別的測定
3. 直流電動機實驗
(1) 直流電動機啟動、調速、改變轉向
(2) 直流電動機機械特性實驗
(3) 直流電動機調速特性實驗
(4）直流發電機空載特性和外特性實驗
4. 三相鼠籠異步電動機實驗
(1) 三相異步電機的空載、短路特性曲線測定實驗；
(2) 異步電機的起動和調速實驗
(3) 三相異步電機機械特性的測定實驗
5. 三相同步發電機實驗
（1）三相同步電機參數測定實驗；
（2）三相同步電機V形曲線實驗；
（3）同步電機投入電網并聯運行的實驗（旋轉燈光法）
