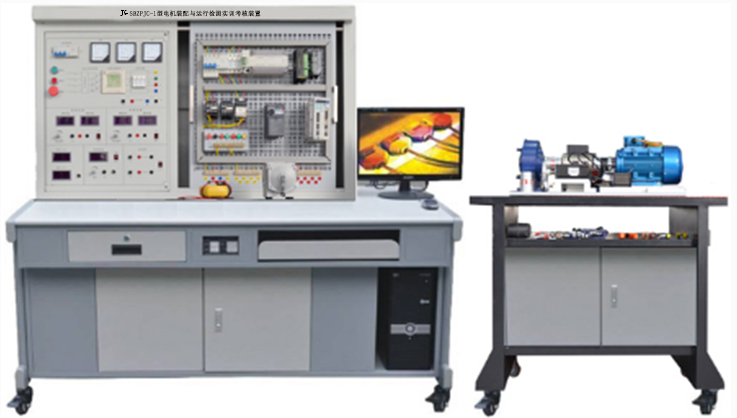

JGZPJC-1型電機裝配與運行檢測實訓考核裝置

一、概述

電機裝配與運行檢測實訓考核裝置 是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。

二、裝置特點

1、 安全性強 ：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。

2、 適應性強 ：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。

3、 科學性強 ：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。

4、 綜合性強 ：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。

5、 配套性強 ：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。

三、技術性能

1、輸入電源：三相四線（或三相五線）～ 380V ± 10% 50Hz

2、整機功率：≤ 1 KVA

3、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m

4、、外形尺寸：展開： 1850mm × 700mm × 1650mm （長×寬×高）

5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、結構功能特點

實訓裝置臺采用電源控制及采集

（一）電源控制操作箱

采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分

1、交流電源保護裝置

（ 1 ）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座

（ 2 ）短路保護采用專利技術，當面板 U 、 V 、 W 輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動

2、交流電源

（ 1 ）三相可調交流電源，通過 6KVA 三相同軸自耦調壓器進行調壓，可輸出三相 0 ～ 450V ?？烧{(diào)交流電源輸出處設有過流保護。

（ 2 ）輸出三相交流 220V 專用電源，供外部設備使用。

3、直流電源

（ 1 ）提供兩路可調直流電源為 DC 30~220V/2A ，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。

（ 2 ） 5V/2A 、 24V/6A 穩壓直流電源各一組，還有短路保護功能。

（ 3 ） 0-1A 穩流電源一組，用于對磁粉制動器控制。

4、測量儀表

（ 1 ）智能數字多功能交流儀表（一只）

液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素?cái)?shù)等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為 0.5 級，電壓、電流量程分別為 450V 、 15A 。

（ 2 ）指針式交流電流表（三只）：量程 0-10A 用于監視三相可調電源電流。

（ 3 ）數顯直流電壓表（兩只）：

1）測量范圍： 0-1000V, 設置 2V/20V/200V/1000V 四檔量程，具有量程自動切換 , 超量程自動報警功能。

2） 2.7 寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。

3）測量精度：± 0.5%+2 。

4）抽樣率： 5 次 / 秒

5）工作溫度范圍： -20 ℃～ +50 ℃。

6）上位機具有實時監視及關斷功能。

（ 4 ）數顯直流電流表（兩只）：

1）測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程報警功能。

2） 2.7 寸 TFT 液晶屏顯示四位測量值，超量程提示。

3）測量精度：± 0.5%+2 。

4）抽樣率： 5 次 / 秒

5）工作溫度范圍： -20 ℃～ +50 ℃。

6）上位機具有實時監視及關斷功能。

（ 5 ）數顯直流電流表（一只）：量程 0-1A, 用于監視穩流源輸出值。

（ 5 ）數顯轉速表（一只）：量程 0-9999r/min ，顯示轉速傳感器測量的轉速值

（ 6 ）數顯轉矩表一只（一只）：量程 20N.M ，用于顯示轉矩傳感器測量值

（二）電機機械載體

電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。主包含以下部件：

無刷直流電動機 500W 、他勵直流電動機 123W 、磁粉制動器 20Nm 、動態扭矩傳感器 20Nm 、三相鼠籠式異步電動機 370W 、兩相步進電機、伺服電機 SGDV-2R8A01

（三）安裝工具與輔助器材

包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌 C45 、絕緣墊等。

（四）電機控制器件

包括直流無刷電機控制板、變頻器 0.75KW 、觸摸屏 6AV6 648-0BC11-3AX0 、可編程控制器 FX3U-32MT/ES-A 、擴展模塊 FX2N-16EYR 、步進電機驅動器 2M530 、伺服驅動器 SGDV-2R8A01A 、無刷直流電機驅動器 BL-2203C 、 3P 空氣開關 6A 、熔斷器 3P 、交流接觸器 CJX2-0910 220V 、熱繼電器、輔助觸頭組 F4-22 、輔助觸頭組 F5-T2

輔助觸頭組 F5-D2

五、基本實訓功列舉

1)三相電流的測量；

2)電力綜合顯示儀表的使用；

3)轉速表、轉矩表的使用；

4)三相異步電動機直接起動、停車的控制電路連接；

5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

8)三相交流異步電動機 Y- △（時間繼電器切換）啟動控制電路的連接；

9)直流他勵電動機的啟停控制控制

10)直流他勵電動機的正反轉控制；

11)步進電機的控制；

12)步進驅動器的參數設置；

13)步進電機的 PLC 開環控制；

14)交流伺服電機的控制；

15)交流伺服驅動器的參數設置；

16)交流伺服電機的 PLC 半閉環控制；

17)無刷直流電機驅動器參數設置；

18)無刷直流電機的控制；

19)速度傳感器的使用

20)扭矩傳感器的使用

21)磁粉制動器的使用

22)變頻器面板功能參數設置和操作實訓；

23)變頻器對電機點動控制、啟?？刂?；

24)電機轉速多段控制；

25)工頻、變頻切換控制；

26)基于模擬量控制的電機開環調速；

27)基于面板操作的電機開環調速；

28)變頻器的保護和報警功能實訓；

29)基于 PLC 的變頻器開環調速；

30)PLC控制電機順序啟動；

31)PLC控制三相異步電動機 Y- △啟動電路；

32)觸摸屏的參數設置；

33)觸摸屏的編程；

34)觸摸屏、 PLC 、變頻器的綜合實訓；

35)各電動機的轉速、力矩、功率測量與控制；

36)電機空載性能測試；

37)電機機械特性測試；

38)電機工作特性測試；

39)電機堵轉性能測試

40)電機機械裝調實訓；

41)電機特性曲線繪制

一、設備配置

序號	名稱	規格及參考型號	數量
1	電機裝配與運行檢測實訓裝置		1臺
2	電機裝配與運行檢測實訓裝置機械載體		1套
3	三相異步電動機	YS7124	1臺
4	磁粉制動器	20Nm	1臺
5	動態扭矩傳感器	20Nm	1臺
6	步進電機	2S56Q-02976	1臺
7	伺服電機	SGDV-2R8A01	1臺
8	無刷直流電機	92BL-5015H1-LK-B	1臺
9	直流他勵電動機	110SZ02A1	1臺
10	按鈕指示燈單元		1塊
11	變頻器	V100	1只
12	觸摸屏	6AV6 648-0BC11-3AX0	1臺
13	可編程控制器	FX3U-32MT/ES-A	1只
14	擴展模塊	FX2N-16EYR	1只
15	步進電機驅動器	2M530 V4.3	1只
16	伺服驅動器	SGDV-2R8A01A	1只
17	無刷直流電機驅動器	BL-2203C	1只
18	空氣開關 3P	6A 3P	1只
19	熔斷器	RT18-32 3P	2只
20	熔斷器芯	R015 6A	6只
21	交流接觸器	CJX2-0910 220V	4只
22	熱繼電器	JR36-20 1.5-2.4A	1只
23	輔助觸頭組	F4-22	3只
24	輔助觸頭組	F5-T2 0.1S-30S	1只
25	輔助觸頭組	F5-D2 0.1S-30S	1只
26	接線端子	TB-1512	6只

二、配套工具

1	工具箱		1只
2	一字螺絲刀	3× 7.5mm	1把
3	十字螺絲刀	3寸	1把
4	一字螺絲刀		1把
5	十字螺絲刀	3× 7.5mm	1把
6	自動剝線鉗		1把
7	斜口鉗		1把
8	尖嘴鉗	6寸	1把
9	壓線鉗	HS-06WF	1把
10	壓線鉗	HS-30J	1把
11	插針	QE1008	1000只
12	冷壓插子	SV 1.25-4	100只
13	游標卡尺	0-150mm	1把
14	橡皮錘		1把
15	兆歐表	ZC25-4	1只
16	鋼角尺		1把
17	內六角扳手	BM-C9	1套
18	銼刀 ( 扁銼 )	8寸	1把
19	鋼直尺	300mm	1把
20	開口扳手（呆扳手）	18-21	1把
21	活扳手	200*24 8"	1把
22	導軌 C45	C45 20cm	3條
23	銅棒	32X160mm	1只
24	臺虎鉗	QT-100	1臺

。
