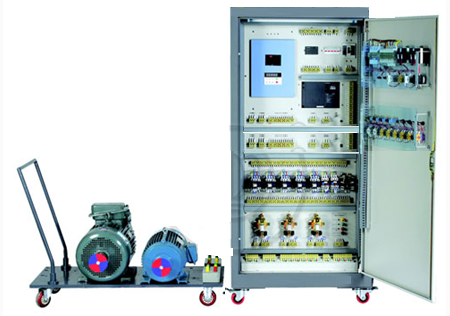

JGDT-1G 電機拖動控制技術考核柜

一、概 述

該裝置可完成 " 電工技術 " 、 " 工廠電氣控制 " 、 " 電機拖動及控制 " 等多門課程的電機啟動控制。裝置資源開放，以工業控制器及控制對象為主體，同時加入了現代控制新技術（變頻調速控制器、軟啟動器），可充分培養學生的實際動手能力。本裝置采用用標準配電柜為主體柜及 Y 系列 2.0KW 三相異步電動機， 355W 直流他例電機為控制對象。適用于職業類院校及各類職業教育培訓機構的實訓教學、考核鑒定。

二、特 點

1.裝置采用標準配電柜為主體柜，正面柜門為兩扇對開式，一邊為電氣實訓電路的控制按鈕、信號指示燈和儀表，另一邊為空門，在操作時可打開此門觀測電氣的動作情況，該配電柜占地面積小，外形美觀；

2.裝置中配有實訓所需的各種低壓電器，如軟啟動器、變頻調速器、接觸器、熱繼電器等，電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特征明顯；

3.柜門上的按鈕開關、指示燈都由學員自行布局安裝，控制柜和門的內側裝有接線端子排，學員只需要在端子排上接線；

4.配電柜和配套的電機，真實再現了工業現場電機多種控制系統，也可滿足對電氣故障分析及檢修訓練的要求；

5. 3D建模模擬實訓系統

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練

三、技術性能

1.輸入電壓：三相四線～ 380V ± 10% 50Hz

2.工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

3.裝置容量：＜ 7.5kVA

4.安全保護：漏電電流 <30mA ，安全符合國家標準

四、控制柜配備

1.柜體

左、右柜壁為雙層亞光密紋噴塑結構，冷軋鋼板、結實牢固。柜體后下側留有電源及電機接入端子，柜體底部設有四個萬向輪。

2.內部配置模塊

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線 / 布線 , 貼近工業實際現場，實訓特征明顯。斷路器、熔斷器、啟動器、交流接觸器、中間繼電器、熱繼電器等按電氣設計要求合理分布于柜內。

五、實訓項目

（一）三相鼠籠異步電動機的啟動電路

1.三相異步電動機的點動控制電路安裝與維修

2.三相異步電動機的自鎖控制電路安裝與維修

3.按鈕 / 接觸器手動控制的三相異步電動機星－三角啟動電路安裝與維修

4.時間繼電器自動控制的三相異步電動機星－三角啟動電路安裝與維修

5.QX13-13自動控制的三相異步電動機星－三角啟動電路安裝與維修

（二）三相鼠籠異步電動機可逆控制電路

6.按鈕互鎖的三相異步電動機正反轉電路安裝與維修

7.接觸器互鎖的三相異步電動機正反轉電路的安裝與維修

8.復合互鎖的三相異步電動機正反轉電路的安裝與維修

9.工作臺自動往返行程控制電路的安裝與維修

（三）直流電機控制電路

10.電樞回路串電阻起動及調速

11.減壓起動及降低電源電壓調速

12.弱磁調速

13.直流電機的啟動，停止，換向

（四）工業新技術電機控制電路

14.電機軟起動器的認知

15.基于軟起動器的三相異步電動機的啟動電路的安裝與維修

16.電機變頻調速控制器的認知

17.基于變頻器控制的三相異步電動機的啟動調速電路的安裝與維修

18.直流電機的 PWM 調速。

附件一

電子電拖及自動控制技能鑒定仿真軟件（每臺配備一套）

一、軟件特點

1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。

2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。

3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。

4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。

5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。

6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。

7．該軟件包含初級工與中級工、高級工全部 12 個實訓單元的研制工作，總共包含了近 100 多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、 PLC 等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。

二、軟件仿真實訓內容：

一級模塊	二級模塊		三 級 模 塊
電工基礎	歐姆定律		目的		原理		實驗		考考你
	基爾霍夫定律		目的		原理		實驗		考考你
	電磁感應		目的		原理		實驗		考考你
	功率因數的提高		目的		原理		實驗		考考你
	負載星形接法		目的		原理		實驗		考考你
	負載三角形接法		目的		原理		實驗		考考你
電機與變 壓器	變壓器		外形		原理		考考你
	三相異步電動機		外形		裝配		考考你		維修
	電流互感器		種類		原理		使用		考考你
	電壓互感器		種類		原理		使用		考考你
	單相異步電動機		外形		裝配		考考你
	伺服電機		外形		原理		考考你
	直流電動機		外形		裝配		考考你
低壓電器	接觸器		外形		原理		判斷線圈		確定觸點對	安裝	考考你
	繼電器		外形		原理		測熱元件		測觸點	考考你
	開關		外形		原理		測量		考考你
	按鈕		外形		考考你
	指示燈		外形
	熔斷器		外形		測量		測量 2
	接線端子		外形
電子器件	電阻器電位器		外形		標識		識別		小測驗	測量
	電容器		外形		標識		使用		小測驗	測量
	電感與小型變壓器		外形
	二極管		外形		標識		識別		小測驗	測量
	三極管		外形		標識		小測驗		型號判定	管腳判定
	光電器件		外形		種類
	集成電路		外形		標識		考考你
	晶閘管與單結管電路		外形		電路		測量		仿真	排故	考考你

電子技術

單相橋式整流濾波電路

目的

電路

原理

布局

仿真

考考你

射極偏置電路

目的

電路

原理

仿真

考考你

串聯穩壓電路

目的

電路

原理

仿真

考考你

延時開關電路

目的

電路

原理

仿真

考考你

RC 振蕩電路

目的

電路

原理

仿真

考考你

直流電動機調速電路

目的

電路

原理

仿真

考考你

差分放大電路

目的

電路

原理

布局

仿真

考考你

單結管同步觸發電路

目的

電路

原理

布局

仿真

考考你

三端可調穩壓電路

目的

電路

原理

布局

仿真

考考你

宿舍燈控制電路

目的

電路

原理

布局

仿真

考考你

電力拖動

接觸器聯鎖正反轉

目的

電路

原理

接線

仿真

考考你

按扭聯鎖正反轉控制

目的

電路

原理

接線

仿真

考考你

雙重聯鎖正反轉控制

目的

電路

原理

接線

仿真

考考你

反接制動控制電路

目的

電路

原理

接線

仿真

考考你

Y- Δ降壓啟動電路

目的

電路

原理

接線

仿真

考考你

手動順序起動控制

目的

電路

原理

接線

仿真

考考你

直流電動機調速控制

目的

電路

原理

接線

仿真

考考你

雙速電動機調速控制

目的

電路

原理

接線

仿真

考考你

電動葫蘆控制

目的

電路

原理

接線

仿真

考考你

繞線式電動機控制

目的

電路

原理

接線

仿真

考考你

照明電路

日光燈接線

接線

原理

仿真

考考你

兩地?zé)艨刂?

接線

原理

仿真

考考你

機床電路

接觸器聯鎖正反轉

故障現象

排故

按扭聯鎖正反轉控制

故障現象

排故

雙重聯鎖正反轉控制

故障現象

排故

電動機反接制動控制

故障現象

排故

Y- Δ降壓啟動電路

故障現象

排故

手動順序起動控制

故障現象

排故

直流電動機調速控制

故障現象

排故

雙速電動機調速控制

故障現象

排故

電動葫蘆控制

故障現象

排故

繞線式電動機控制

故障現象

排故

常用工具

驗電筆

介紹

旋具

介紹

剝線鉗

介紹

電工刀

介紹

電烙鐵

介紹

儀器儀表

萬用表

種類

面板

測電阻

測電壓

測直流電流

測電壓

兆歐表

種類

面板

測繞組間電阻

測電阻

考考你

電流表

種類

面板

操作

考考你

電壓表

種類

面板

操作

考考你

鉗形電流表

種類

面板

操作

考考你

直流單臂電橋

種類

面板

使用

操作

考考你

信號發生器

種類

面板

使用

操作

考考你

普通示波器

種類

面板

使用

操作

考考你

導線連接

導線簡介

裸線

電磁線

絕緣線

通信電纜

命名法

電線命名法

射頻電纜命名法

線材選用

電路條件

環境條件

導線顏色選用

導線連接

單股芯線連接

七股芯線的連接

七股芯線 T 型連接

線頭絕緣的恢復

絕緣材料

包纏方法

熱縮管

PLC

認識 PLC
