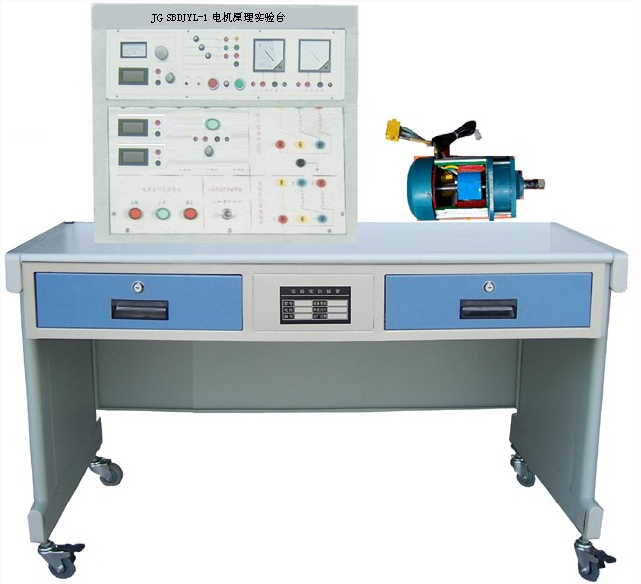

JGDJYL-1電機原理實驗臺

一、 產品概述

“電機原理實驗臺”是以直流永磁電機實物為基礎，采用線切割，激光切割等工藝進行局部解剖，通過對直流永磁電機解剖，可清楚了解電機的結構與功能，提高學生對電機系統的初步認識，使學生了解電機系統原理起到更直觀更深入的教學目的。

二、設備技術性能

1 、輸入電源：?jiǎn)蜗嗳€（ L/N /PE ）～ 220V ± 10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 1.0KVA
4 、重 量：小于 120Kg
5 、外形尺寸： 120 × 70 × 150cm3

三、技術參數

1 、臺架配置電機轉子與定子，定子做局部解剖，并采用透明亞克力密封，可展示電機運行狀態。

2 、通過旋轉電機軸電機可發電，并點亮燈泡等附屬設備。

3 、為電機通電電機可緩慢轉動，實現驅動過程。

4 、臺架采用鋼質結構，底腳裝有四個輪子，方便移動，帶有漏電保護器、電源插座等

5 、提供直流永磁電機 1 臺 。電機功率 300W ，電壓 220V ，轉速 1000 轉 / 分

6 、提供 DC0-220V 可調直流電源 1 臺。

7 、提供指示燈 1 只，直流電壓表 1 只，直流電流表 1 只。

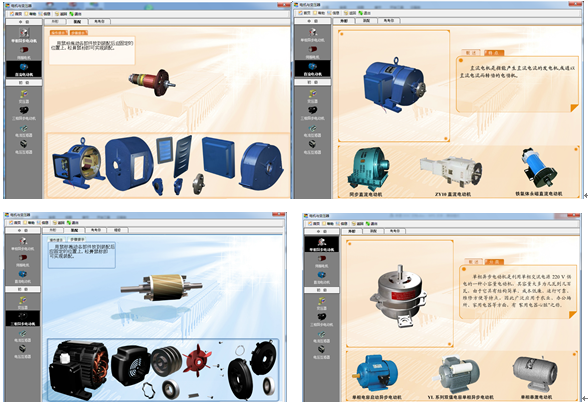

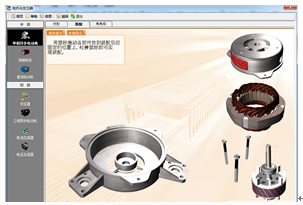

四、配備電工電子電拖及自動控制智能 3D 仿真軟件

3D 模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

五、實驗內容 :

1 、直流電機結構的認識實驗。
2 、直流發電機實驗。
3 、直流電動機實驗

.......................................

。
