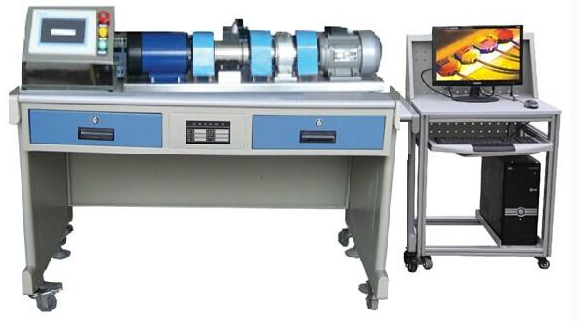

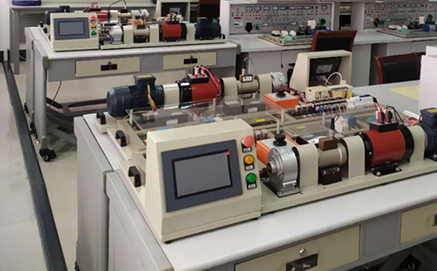

JG-DJJC 型高級交直流電機檢測實訓臺

系統概述：
高級交直流電機檢測實訓臺集直流電機、三相異步電機兩類電機對應的機械特性、電氣特性的測試和教學實訓于一體，配套先 進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏電腦實現采集數據的顯示、系統控制、加載控制、直流調速控制等。
一臺基于 W i n C E ( 中 文 版 ) 操作系統 、內嵌 HMIBuilder 嵌入版組態軟件的觸摸屏是唯一的人機界面，它在系統中作為數據輸入、顯示監控及 控制終端。該終端采用 RS-485 接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控，本款教學設備的終端還可下達操作指令給執行模塊從而實現對程控設備的調節，進而實現對電機電樞電壓及負荷的控制。

系統主要設備及參數
1. 三相異步電動機： 三相交流 380V/50Hz ， Y 形接法。 功率 370W 轉速 1500 轉 / 分鐘
2. 直流電動機： 電樞電壓直流 220V 勵磁電壓直流 220V 功率 355W 轉速 1500 轉 / 分鐘
3. 加載設備： 供電電源 24V 激磁電流 0~0.6A 加載能力 0~6N.m
4. 直流 24V 可調節電源：
0~24V 電樞電壓輸出電壓輸出線性 可控，控制信號 4-20mA 。
5.220V 直流調速器：
0~220V 可調電樞電壓輸出電樞電壓 線性可控，控制信號 4-20mA 。
220V 直流勵磁電壓輸出。
6. 人機界面設備：
7" 高亮 TFT 液晶顯示屏，分辨率 800×400 ，四線電阻式觸摸屏，分辨率 1024×1024 。
WinCE( 中文版 ) 操作系統，內嵌 HMIBuilder 嵌入版組態軟件無限點。主頻 400M ，內存 64M ，存儲設備 128M 電子盤。
工作電源 DC24V
具有兩個 2.0 的 USB 接口，支持工程備份及還原，支持外部輸入接口設 備，如 USB 鼠標鍵盤等。
具備兩個 DB9 接口， COM1 是 RS-232 接口， COM2 具備一個 RS-232 接口和 RS-485 接口
7. 系列采集模塊
4 路模擬量輸出模塊
8 路模擬量輸入模塊
8. 動態扭矩傳感器 測量旋轉電機扭矩，量程 0~±5N.m 線性輸出 0~±5V ( 正反方向 )
9. 電流傳感器
隔離型直流電流傳感器，量程 0-5A ， 0~±5V 線性輸出 ( 正反方向 )
隔離型直流電流傳感器，量程 0-10A ， 0~±5V 線性輸出 ( 正反方向 )
10. 轉速測量模塊 電源電壓 DC10~24V 檢測距離約 5mm
11.RTU 模塊 Modbus 協議通訊，模塊地址手動可設
具備開關量輸入、繼電器輸出、模擬量輸入、脈沖計數等功能
具備三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能 具有兩個通訊口
12. 基于觸摸屏的組態軟件運行環境 實現數據采集及顯示 實現電拖系統的系列控制操作
13. 電拖實訓系統規格 長 × 寬 × 高 120×60×100 （ cm ） 重量約 55kg 。
產品主要功能
1 、交流電機空載試驗、空載特性曲線測定、機械特性曲線測定效率測定、轉速測量。
2 、直流電機：空載特性實驗、特性曲線測定、加載實驗、電機調速實驗、效率測定、轉速測量

。
