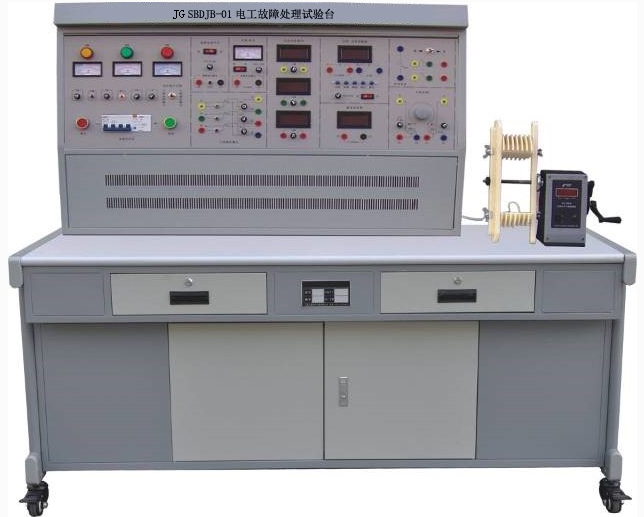

JGDJB-01電工故障處理試驗臺
一、概述
電工故障處理試驗 裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準 - 維修電工》《職業技能鑒定培訓教材 - 維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
二、技術參數
1、輸入電壓：三相四線制～ 380V ± 10% 50Hz
2、工作環境：環境溫度范圍為 -5 ～＋ 40 ℃ 相對溫度＜ 85% （ 25 ℃）
3、裝置容量：＜ 1.5KVA
4、外形尺寸： 1400mm × 720mm × 1350mm
三、裝置的配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌上方附有防靜電絕緣橡膠墊，為了便于繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3、主控功能板
（ 1 ）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（ 2 ）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。
（ 3 ）三相可調交流電源，通過 1.5KVA 三相同軸自耦調壓器進行調壓，可輸出三相 0 ～ 450V 及單相 0 ～ 250V 可調電壓。
（ 4 ）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～ 250V 可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板
（ 1 ）提供交流數字電流表三只，測量范圍 0 ～ 5A ，精度 0.5 級，三位半數顯。
（ 2 ）直流數字毫安表一只：測量范圍 0 ～ 2000mA ，三位半數顯，精度 0.5 級。
（ 3 ）智能功率、功率因數表一只：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用先進的 DSP 技術計算有功功率、無功功率，功率表精度為 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。
（ 4 ）單相電容運轉電動機電容： 4uF/450V CBB 電容。
（ 5 ）雙刀雙擲開關一只。
（ 6 ）可調電阻：兩組 0 ～ 900 Ω /0.5A 可調電阻。
5、儀器配備
1 ） 500V 等級兆歐表一只，用于測試電機繞組絕緣電阻
（ 2 ） 890B+ 數字萬用表，三位半顯示
（ 3 ）鉗形電流表一只
6、制作設備、電機等配備
（ 1 ）拆、裝工具一套： 6 寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（ 2 ）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（ 3 ）手搖電子計數繞線機一臺：數顯范圍 0 ～ 9999 匝數，計數精確、計數方便
（ 4 ）未浸漆的單相變壓器：容量 100VA ，電壓 AC220V/55V ，電流 0.45A/1.8A 。
（ 5 ）未浸漆的單相電容運轉異步電動機：額定功率 120W ，電壓 220V ，電流 1A ，轉速 1420r/min 。
（ 6 ）未浸漆的三相鼠籠異步電動機：額定功率 180W ，電壓 380V （ Y 接法），轉速 1400r/min 。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測試 6 ．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞制
4．單相變壓器的組裝 5 ．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三） 180W 三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞制
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試 6 ．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路
五、電工故障處理試驗臺
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
1 |
實訓操作桌 |
套 |
1 |
||
2 |
實訓屏 |
DJB-01 |
臺 |
1 |
|
3 |
學生凳 |
張 |
2 |
||
4 |
絕緣皮（膠墊） |
張 |
1 |
||
8 |
配件及工具 |
套 |
1 |
見表一 |
|
9 |
安全導線 |
根 |
20 |
||
10 |
指導書 |
套 |
1 |
表一 配件及工具
序號 |
名 稱 |
數量 |
備注 |
1 |
890B + 數字萬用表 |
1只 |
|
2 |
鉗形電流表 |
1只 |
|
3 |
兆歐表 |
1只 |
500V |
4 |
尖嘴鉗、拆、裝工具 |
1 套 |
6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀各一 |
5 |
繞線裝置 |
1 套 |
包括電機繞線模、繞線軸、繞線架、壓線架 |
6 |
手搖電子計數繞線機 |
1臺 |
|
7 |
未浸漆的單相變壓器 |
1只 |
100VA |
8 |
未浸漆的單相電容運轉異步電動機 |
1臺 |
120W |
9 |
未浸漆的三相鼠籠異步電動機 |
1臺 |
180W |
。
