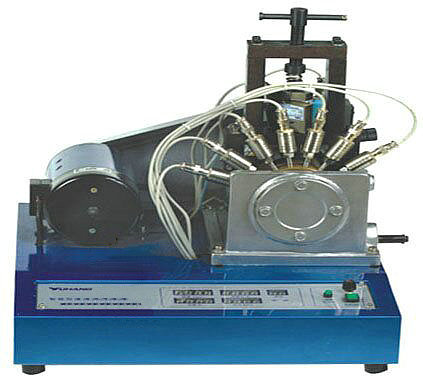

產品名稱：JGMY-547智能型液體滑動軸承測試臺

智能型液體滑動軸承測試臺 主要用于《機械設計》中滑動軸承實驗教學，利用傳感器測量油膜壓力、厚度以及軸瓦摩擦力，并通過計算機處理，適時采集各點油膜壓力大小及分布情況，經過分析處理，繪制曲線。
一、 實驗內容：
1、油膜壓力分布實驗：測定其徑向油膜壓力分布、軸向油膜壓力分布曲線。
2、摩擦特征實驗：測定其摩擦特征曲線。
3、最小油膜厚度測定及滑動軸承的運動模擬。
二、 性能特點：
1、可同時進行徑向和軸向油膜壓力分布、最小油膜厚度及其摩擦特征曲線的測試分析實驗，實現滑動軸承的綜合性實驗。
2、采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。
3、采用實驗臺面板數顯和計算機虛擬儀表進行數據采集，可實現進行手動試驗或計算機全自動實驗。
4、采用彈性加載系統，能有效減小加載力的波動，使機械運行平穩、測試數據穩定。
5、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、技術參數：
1、直流電動機功率：355W
2、測力傳感器（負載）：量程：980N 精度：0.05%
3、測力傳感器（摩擦力）：量程：980N 精度：0.05%
4、壓力傳感器（油膜壓力）：量程：0.6MPa 精度：0.3%
5、數顯千分表：0-10mm
6、實驗軸瓦：內直徑d=65mm 有效長度B=167mm 光澤度▽7（1.6 ）材料ZQSn6-6-3 測力桿上測力點與軸承中心距離L=120mm
7、外形尺寸：510×540×110mm
8、實驗臺重量：50kg
