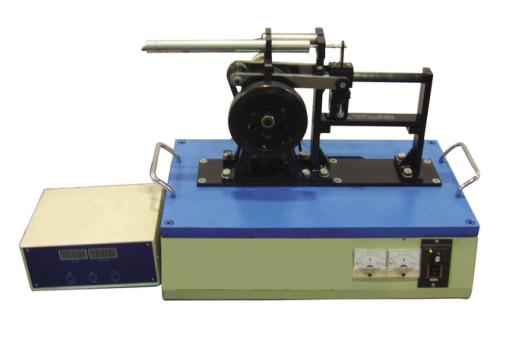

產品名稱：JGMY-565機械系統速度分析及波動調節實驗臺
機械系統速度分析及波動調節實驗臺 完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真，可作牛頭刨床機構速度、加速度仿真和實測實驗，及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。
一、 實驗內容
1、平面機構運動分析實驗
2、機械系統動力學仿真實驗
3、機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率：90W
2、調速0～280轉/分
3 、光柵角位移傳感器：1000柵
4、直線位移傳感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、性能特點
1、該實驗臺有負載器，可完全模擬牛頭刨床刨刀的受力情況－正行程作用恒定載荷，反行程空載。
2、該實驗臺為綜合實驗臺，即可作平面機構運動分析實驗，又可作機械系統動力學測試仿真實驗和速度波動調節實驗
3、該實驗臺裝有大小飛輪各一個，可通過不加飛輪和更換飛輪，比較速度波動調節效果
4、配套的計算機測試仿真軟件，可分析從動件與主動件之間的運動關系，和求解在負載作用下主動件真實運動規律，并作出運動仿真和實測曲線
5、該實驗臺配制適應高速動態參數采集的AD卡，測試精度高，速度快且穩定。
