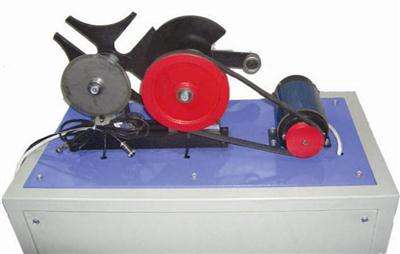

產品名稱：JGMY-568槽輪機構實驗臺
槽輪機構實驗臺 主要技術參數：
①電機功率：125W；
②調速范圍：0~200 rpm；
③槽輪槽數：Z 1 =4，Z 2 =5，Z 3 =6；
④撥盤圓銷數：n 1 =1，n 2 =1，n 3 =1；
⑤拔銷滾子直徑：d 1 =35mm，d 2 =32mm，d 3 =26mm，
⑥槽輪中心距：L 1 =L 2 =L 3 =160mm，
⑦槽輪外徑：D 1 =278.96mm，D 2 =260.86mm，D 3 =278.34mm；
⑧脈沖傳感器（MOC70T3）：360脈沖/轉/1000脈沖/轉。
⑨外形尺寸：820×510×800mm；
⑩重量：47kg
2、 基本配置：
①結構為柜式，有電動機、傳動裝置等；
②槽輪（四槽輪、五槽輪、六槽輪三種）；
③曲柄（三套）；
④光柵角位移傳感器兩個；
⑤測試數據采集箱一個；
⑥配套教學專用軟件一套；
⑦隨機工具一套；
3、 實驗內容：
①槽輪機構虛擬設計及實物拼裝（能拼裝四槽機構、五槽機構、六槽機構）；
②槽輪機構運動規律檢測及分析。
4、性能特點：
①可進行機構虛擬設計及實物拼裝；
②可實現撥桿和槽輪的運動檢測和仿真分析；
③測試系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；
④該系統配套軟件以AVR為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點；
⑤驅動電機可進行無級調速，以滿足實驗機構的不同運動要求；
⑥使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導，又達到學生自己動手操作的目的。
5、檢測控制系統及教學分析軟件內容和特點：
①檢測控制系統以單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；
②該實驗臺教學分析軟件以AVR為開發平臺，包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；
③可顯示運動參數的實時變化曲線；
④可對桿機進行虛擬設計和運動仿真；
⑤實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業。
6、造型及表面處理：
①大氣美觀、實物感強、加工精細；
②主要構件采用線切割加工；
③金屬外露件發蘭處理、其他表面防銹處理加噴塑；
④實驗臺平臺以槽鋼為主要結構，傳動部分均可在平臺上 進行裝配。
