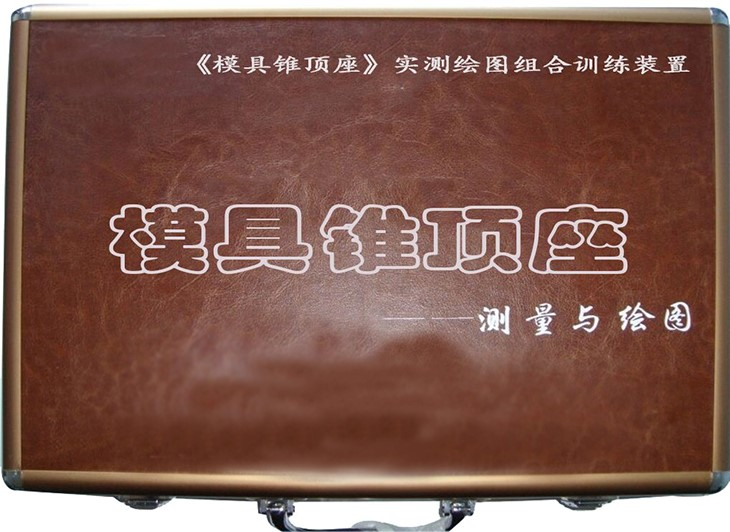

產品名稱：JGMY-597模具錐頂座實測繪圖組合訓練裝置
模具錐頂座實測繪圖組合訓練裝置 產品特點：
1、項目實際化：以鋼制實際小型模具錐頂座為訓練對象；
2、功能系統化：模具錐頂座拆裝、零件尺寸測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的指導書和教學視頻，教學十分方便、學習效果顯著；
5、管理便利化：模具錐頂座、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、 產品功能：
1. 訓練模式
（1）模具錐頂座組裝訓練；
（2）模具錐頂座零件尺寸測量訓練；
（3）模具錐頂座裝配圖繪制訓練；
（4）模具錐頂座零件圖繪制訓練。
2. 訓練內容
（1）模具錐頂座組裝訓練
（2）模具錐頂座參數測量與計算
（3）模具錐頂座零件尺寸測繪
（4）模具錐頂座標準零件確定
（5）模具錐頂座裝配圖繪制
（6）模具錐頂座零件圖繪制
（7）模具錐頂座圖紙文件整理
三、 產品參數
1、外形尺寸: 長*寬*高=40×30×7cm
2、精密測量工具: 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板
3、專用組裝工具: 專用鋃頭（一把）、外六角扳手（一把）、內六角扳手（一把）、尖嘴鉗（一把）、螺絲刀（一把）、專用拆裝銷（一把）
4、測繪部件: 鋼制精密模具錐頂座（一臺）
（1）尺寸：180X120X140（mm）；
（2）精度等級：7-7-8(GB10095-2018)
