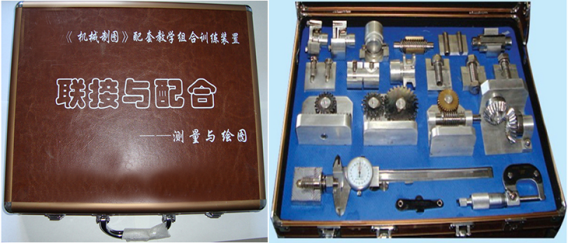

產品名稱：JGMY-590聯接與配合實測繪圖訓練裝置
聯接與配合實測繪圖訓練裝置 產品特點
1、項目實際化：以常用實際聯接與配合組件為訓練對象；
2、功能系統化：看圖找件、組件拆裝、組件測量、組件繪圖四位一體的訓練模式；由簡單組件到復雜組件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會。
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、 產品參數
| 《聯接與配合》實測繪圖訓練組合裝置 | |||
| 項 目 | 參 數 | 項目 | 參 數 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
| 常用聯接與配合組件 （17件/套） |
螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接 軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合 鍵聯接與配合：平鍵、矩形花鍵聯接與配合 銷聯接與配合：圓柱、圓錐銷連接與配合 齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸桿傳動 |
||
| 測量與 組裝工具 |
游標卡尺、外徑千分、螺紋樣板 | 類 型 | 便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里) |
| 教學資料（贈送） | 1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、現場演示 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。 |
||
| 教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
| 訓練模式 | 訓練內容 |
| 1、看圖找組件訓練； 2、組件拆裝訓練； 3、組件測量訓練； 4、組件組合繪圖訓練。 |
訓練一 螺紋聯接繪圖訓練 訓練二 軸承聯接與配合繪圖訓練 訓練三 鍵連接與配合繪圖訓練 訓練四 銷連接與配合繪圖訓練 訓練五 齒輪傳動連接與配合繪圖訓練 |
