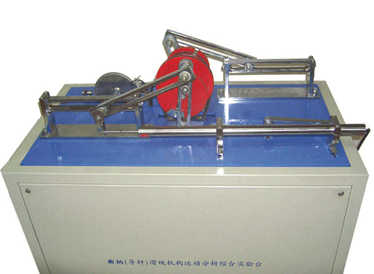

產品名稱：JGMY-552C曲柄滑塊導桿凸輪機構實驗臺
曲柄滑塊導桿凸輪機構實驗臺 主要技術參數：
1、直流電機功率：125W；
2、調速范圍：0~200 rpm；
3、直線位移傳感器（WYDC-200L）：L=160mm；
4、光柵角位移傳感器（MOC70T3）：360脈沖/轉；
5 曲柄長度可調范圍：20~60mm；
導桿長度可調范圍：50~150mm；
連桿長度可調范圍：50~220mm；
滑塊偏心距：0~10mm；
6、可拼裝機構類型：2種；
7、外形尺寸：600×510×800 mm；
8、重量：55kg。
二、 基本配置：
1、結構為實驗臺機架；
2、直流電動機及帶傳動裝置；
3、由曲柄、導桿、連桿和滑塊組成的實驗機構及其對稱機構；
4、直線位移傳感器一個：WYDC-160L；
5、光柵角位移傳感器：360脈沖/轉；
6、數據采集系統一套；配套教學軟件一套；
1）采集凸輪機構滑塊運動規律曲線
2）采集角度曲線規律
3）采集滑塊往復運動規律曲線
4）轉數調節
7、隨機工具一套；
三、實驗內容：
1、曲柄滑塊機構、曲柄導桿滑塊機構的虛擬設計及實物機構拼裝；
2、曲柄的運動檢測，滑塊運動仿真及實測對比分析；
3、前級帶傳動的彈性滑動對曲柄（導桿）滑塊機構速度波動的影響
4、機架振動檢測及對稱和非對稱機構平衡實驗；
5、連桿上點的運動軌跡虛擬分析。
四、 性能特點：
1、可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝；
并對曲柄及滑塊進行運動檢測與仿真；
2、所有桿構件長度及滑塊偏心距均可進行無級調節；
3、實驗機構配置對稱機構，可測試分析對稱機構和不對稱機構的平衡性能。
4、檢測系統集數據采集與電機調節控制于一體；
5、測試系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；
6、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；
7、測試分析軟件設置有實驗教學界面，方便學生自己動手進行實驗，適應應開放性實驗教學的需要。
8、實驗臺平臺以槽鋼為主要結構，實驗機構和傳動部分均在平臺上進行裝配。
五、造型及表面處理：
1、造型美觀、大氣、實物感強；
2、運動構件加工精細；
3、主要構件外露表面鍍鉻；其他構件表面防銹處理加噴塑；
