產品名稱：JGMY-591千斤頂實測繪圖組合訓練裝置
千斤頂實測繪圖組合訓練裝置 產品特點
1、項目實際化：以鋼制小型千斤頂為訓練對象；
2、功能系統化：千斤頂拆裝零件測量裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會。
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

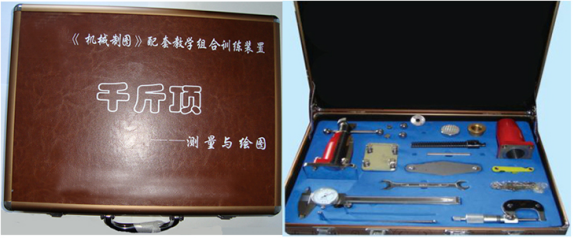

5、管理便利化：千斤頂、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、 產品參數
| 《千斤頂》實測繪圖訓練組合裝置 | |||
| 項 目 | 參 數 | 項 目 | 參 數 |
| 外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
| 精密測 量工具 |
帶表游標卡尺、外徑千分尺、梯形螺紋樣板 | 專用組 裝工具 |
外六角扳手、內六角扳手 |
| 測繪（零）部件 | 精制小型千斤頂兩臺（含散件一套）1、千斤頂尺寸：90X55X150（mm）； 2、最大頂起尺寸：50mm； 3、最大頂起重量：1噸； 4、螺桿參數：Tr20X4-7e； 5、螺母參數：Tr20X4-7H； 6、精度等級：7(GB10095-2018) |
教學資料 | 1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教 授主編）、電子課件、教學大綱與教案、 3、千斤頂模擬組裝視頻。 4、千斤頂實物組裝視頻（含）現場演示 1）千斤頂工作原理（配音 字幕） 2）千斤頂結構組成（配音 字幕） 3）千斤頂拆卸過程（配音 字幕） 4）千斤頂零件草圖繪制（配音 字幕） 5）千斤頂零件草圖尺寸標注（配音 字幕） 6）裝配過程（配音 字幕） 5、模擬仿真微課教學訓練系統軟件。 |
| 類 型 | 便攜組合式 (檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) | 外觀顏色 | 綜色 |
| 教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
| 訓練模式 | 訓練內容 |
| 1、千斤頂組裝訓練； 2、千斤頂零件尺寸測量訓練； 3、千斤頂裝配圖繪制訓練； 4、千斤頂零件圖繪制訓練。 |
訓練一千斤頂組裝訓練 訓練二千斤頂零件尺寸測繪 訓練三千斤頂標準零件選定 訓練四千斤頂裝配圖繪制 訓練五千斤頂零件圖繪制 訓練六千斤頂圖紙文件整理 |
