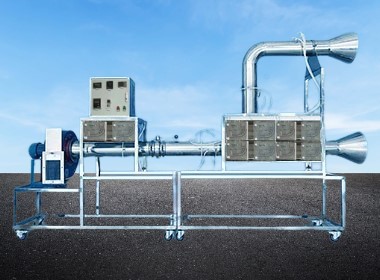

離心式風機管道彎頭閥門性能實驗裝置 JG CFD-T179 型 離心式風機管道彎頭閥門性能實驗臺

一 . 實驗?zāi)康?
1. 實驗測繪離心式風機在不同工作頻率（ 50HZ 、 40HZ 、 30HZ 、 20HZ ）下的性能曲線（〖 p-q 〗 _v 、〖 p_sh-q 〗 _v 、〖 η-q 〗 _v ）。
2. 測定管路性能，作出高阻和低阻管路性能曲線。
3. 測量管件三通的阻力特性，閥門的阻力特性和彎頭的阻力特性。
二 . 技術參數
1. 設備配置有彎頭，閥門和三通等通風系統部件，研究通風系統部件的阻力特性。
2. 常溫、常壓下運行。
3. 工作電源： AC380V±10% 、 50Hz ，三相五線制，功率 2.5KW 。安全保護：具有接地保護，漏電保護，過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5. 裝置外型尺寸： 2000×1800×2000mm 。
三 . 主要配置及參數
1. 不銹鋼進口集流器和測試風管。
2. 彎頭 1 個： φ141mm 不銹鋼材質 90 度，等徑三通 1 個： φ140mm 不銹鋼材質，閥門 1 個：流通截面直徑 140mm 。
3.90 度可調風量調節閥， 1 個。
4. 畢托管，靜壓測量環， 5 組，測點布置符合流體力學設計準則。
5. 紅油斜管微壓計： -10 ～ 0+700Pa ，數量 10 個。
6. 變頻器： 2.2KW ， 380VAC 。
7. 風機參數： CF-11-3A ， 1.5KW ， 380V ， 1450r/min ，流量 2500/3800m3/h ，全壓 600/400Pa 。
8. 測壓軟管 1 批：透明硅膠管。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、變頻器控制面板、帶燈自鎖按鈕開關（正泰）、線槽，控制箱面板采用深藍色楷體。
10.304 鏡面不銹鋼安裝控制柜（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
