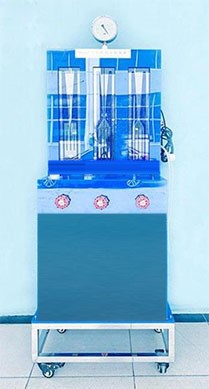

自循環空化機理實驗裝置 JGKY- T025 型 自循環空化機理實驗儀
一 .. 實驗?zāi)康?
1. 可顯示漩渦型，分離型及游移型等多種空化形態，并可定量測量其汽化壓強。
2. 演示空化發生過程、現象及機理。
3. 演示流道體型對空化影響。
4. 演示空化管節流裝置原理。
5. 演示常溫水低壓沸騰現象。
二 . 技術指標
1. 有利用空化區的低壓抽吸作用，使常溫水沸騰的裝置，并可定量測量其汽化壓強。
2. 具有燈光顯影裝置，空化現象清晰可見。
3. 喉道最大流速 18m/s ，最大真空度接近 10m 水柱。
4. 裝置外形尺寸： 1500mm×500mm×800mm 。

三 . 主要配置及參數
1. 有機玻璃精制作的自循環供水系統，狹縫顯示面和真空測壓計、 T5 — LED 光源、抗腐蝕 ABS 全封閉防水絕緣安全外殼 13 米揚程泵等主要部件組成。
2. 配有機玻璃精制的文氏管模型、突縮管模型、普通閘門槽和抗空化閘門槽模型，文氏管形、突縮形、閘門槽形等四種邊界不同的流道，可顯示漩渦型，分離型及游移型等多種空化形態。
3. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
