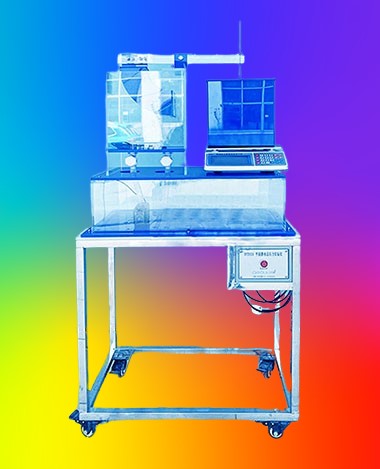

平面靜水總壓力實驗裝置 JGKY -T026 型 平面靜水總壓力實驗儀

一 .. 實驗目的
1. 驗證平面靜水壓力理論的正確性。
2. 測定矩形平面上的靜水總壓力。
二 . 技術指標
1. 精制扇形受力體垂直距離 L=20cm ，扇形體寬 b=7.6cm ，矩形端面高 a=10cm 。
2. 工作電壓： 220V ， 50Hz ，功率： 60W 。
3. 裝置外形尺寸： 1500mm×500mm×800mm 。
三 . 主要配置及參數
1. 有機玻璃透明試驗箱 200*150*250mm 。
2. 電鍍杠桿、進水排水閥、矩形容器。
3. 自循環供水系統，節能微型泵，功率 10w 。
4. 精制扇形受力體、微阻力精密轉動機構。
5.xy 向調平裝置及水準器、壓重體， 5Kg/0.1g 電子測力機，實驗精度 ±0.015 。
6. 電鍍杠桿臂長 275mm 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
