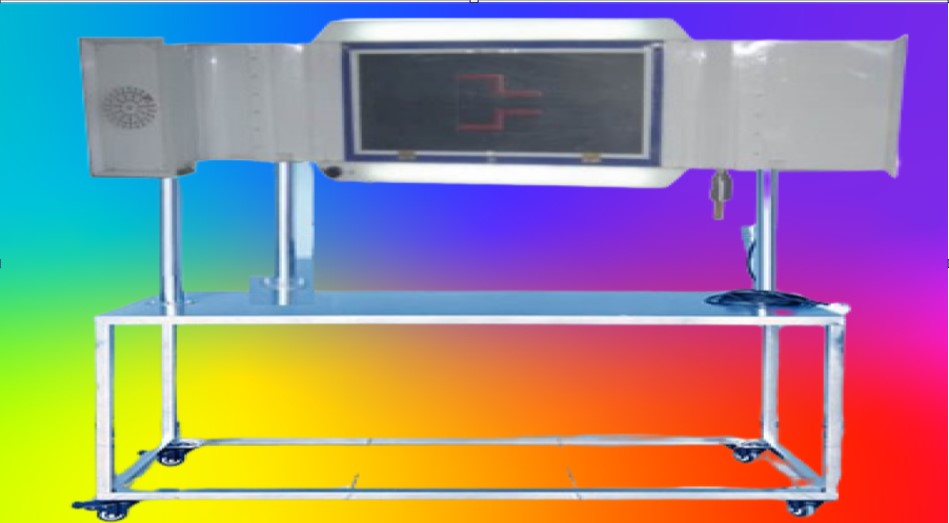

煙風洞煙氣流線演示實驗裝置 JG CFD-T126 型 煙氣流線演示儀（煙風洞）

一 . 實驗?zāi)康?
1. 利用煙氣流線法觀察空氣流過物體周圍的流動圖形，以加深課堂中所講的流線、跡線的認識。
2. 觀察煙氣流線，在有機玻璃風洞中經試件（機翼可變換角度）時的流線變化。
二 . 技術指標
1. 工作環境：常溫、常壓
2. 工作電源： 220V ，功率 120W ，安全保護：具有接地保護，漏電保護，過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 1500×500×1600mm 。
三 . 主要配置及參數
1. 風洞：茶色透明有機玻璃，可視化觀察窗口，長 1500mm 。
2. 引風機： DC12V,0.3A ，可調頻率。
3. 發煙管、煙線分配器：透明有機玻璃材質，管徑 φ25mm ，長度 320mm ，孔徑 φ3mm 。
4. 照明燈管 2 根： T4 電棒，功率 12W 。
5. 固態繼電器：輸出 220VAC ， 50/60HZ ， 50KΩ 。
6. 可替換試件：機翼模型、圓柱模型、突擴突縮模型，透明有機玻璃材質。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、變頻器、線槽，控制箱面板采用深藍色楷體。
8. 不銹鋼支框架實驗臺（ 30*30mm 方管，配腳輪均為萬向輪帶禁錮腳）。

。
