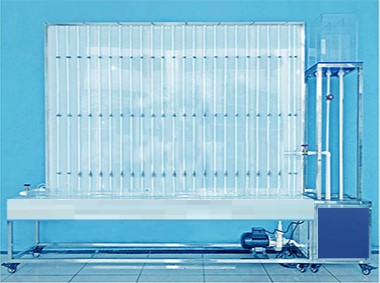

自循環能量方程實驗裝置 JGKY -T045 型 自循環能量方程實驗儀

一 . 實驗?zāi)康?
1. 驗證流體恒總流的能量方程。
2. 通過對動水力學諸多水力現象的實驗分析研究，進一步掌握有壓管流中動水力學的能量轉換特性。
3. 可直觀演示動能、勢能間的轉換，可實測流速水頭。
4. 測壓板直接顯示總水頭線及測壓管水頭線。
二 . 技術指標
1. 常溫、常壓下運行，電源電壓 AC220V 、功率： 150W 。
2. 裝置外形尺寸： 2800×450×2100mm 。
三 . 主要配置及參數
1. 測壓板：白色 6mm 厚 PP 板，長 2200mm 高 1500mm ， 23 根 Φ8*1450mm 有機玻璃測壓管，每根管子貼有刻度紙，利用測壓管中液柱的放大作用，便于讀數。
2. 蓄水箱： 10mm 厚 PP 板，長 * 寬 * 高： 400*400*400mm ，容積≥ 50L 。
3. 恒壓水箱：優質透明有機玻璃材質，長 * 寬 * 高： 300*300*400mm ，容積≥ 25L 。
4. 低噪防腐潛水泵：低噪聲，無銹蝕 HJ-6000 ，流量 6800L/h ，揚程 5m 。
5. 能量方程實驗管道：優質透明有機玻璃材質，實驗管徑 25mm ，突擴段管徑 40mm, 文丘里喉管管徑 15mm, 高程 310mm ，上裝有靜壓測點和總壓測點共 23 個。
6.PVC 材料的供水及回水管，閥門若干，德力西按鈕開關 1 個。
7. 配有 5L 量筒、洗耳球。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
