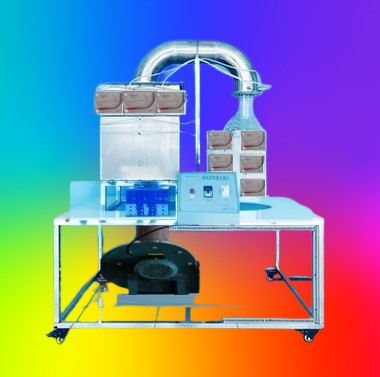

排風罩性能測定實驗裝置 JGKY -T373 型 排風罩性能測定實驗臺（帶標準流量計量箱）

一 . 實驗目的
1. 通過實驗測定局部排風罩的排風量和局部阻力系數。
2. 測定局部排風罩各斷面的靜壓分布。
二 . 技術參數
1. 常溫、常壓下運行 , 工作環境溫度： -10 ℃ ～ +40 ℃ 。
2. 工作電源： AC380V±10% 、 50Hz ，三相五線制，功率 1KW ，安全保護：具有接地保護，漏電保護，過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外型尺寸： 1500×1000×1800mm 。
三 . 主要配置及參數
1. 標準流量計量箱：風量 1000m3/h 可調，符合國家標準 GB8070-87. 空氣分布器性能試驗方法的具有流量噴嘴的風量測量裝置。要點包括：
　　　 ① 標準流量計量箱結構，堵蓋可拆卸。
　　　 ② 靜壓測量布置及制作要求：提供靜壓測量的布置和制作數據。
　　　 ③ 噴嘴中心距。
　　　 ④ 側壁距噴嘴中心距離。
　　　 ⑤ 均流器設計要點及隔板設計要點。
　　　 ⑥ 均流器距隔板間距。
　　　 ⑦ 進出風口距均流器間距。
　　　 ⑧ 壓力測量裝置。
　　　 ⑨ 壓力測量裝置選型。
⑩ 標準流量計量箱：長 × 寬 × 高： 504×504×600mm ；國家標準流量噴嘴，喉部 φ110mm ，噴嘴配備堵板，可拆裝； 6mm 厚度支持板；穿孔率 39.8% 均流板；噴嘴前后測壓環；標準流量計量箱使用 304 不銹鋼材質制作。
2. 流量噴嘴：符合國家標準 GB/T 1236-2000 ， φ110mm 的噴嘴 1 個，流量調節閥門 513 ～ 1197m3/h 。
3. 測量裝置：紅油斜管微壓計 9 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條，壓力測量精度 2Pa ；畢托管 1 個：流量系數 0.997 ；測壓連接軟管若干；便攜式風速儀 1 個。
4. 排風罩：透明有機玻璃材質。尺寸 300×400mm 。罩體測壓點布置 6 個。連接管道直徑 160mm ，測量連接處動壓值。罩面風速 1 ～ 6m/s 。
5. 離心風機： 380v ， 0.75KW ，流量： 1950-2850 ，主軸轉速 1450r/min 。
6. 變頻器： 1.5KW/380V 配延長線。
7. 盲板套裝。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽，控制箱面板采用深藍色楷體。
9. 不銹鋼實驗臺架（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
