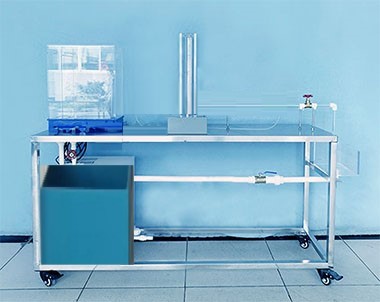

沿程阻力實驗裝置 JGKY -T061 型 自循環沿程阻力實驗儀
一 . 實驗?zāi)康?
1. 圓管層流和紊流的沿程損失與平均流速的定量關系。
2. 可供測定不銹鋼管的當量粗糙度實驗及其他數項定性，定量實驗。
3. 能測定管道沿程沿程摩阻系數 λ ，可測繪 λ ～ Re 曲線。
4. 通過實驗?zāi)芗由罾斫鈭A管層流和紊流的沿程損失隨平均流速變化的規律。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。
2. 工作電源 :AC220V ， 50HZ 。
3. 裝置外形尺寸： 1650×450×1280mm 。

三 . 主要配置及參數
1. 蓄水箱： 10mm 厚白色 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 沿程阻力管：規格 φ20×3mm ，有機玻璃管，總長 1200mm ，流量可通過閥門調節。
4. 測壓板： 2 根， 10mm×540mm ，有機玻璃管，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 回水箱：透明有機玻璃材質， 160×250×160mm 。
6. 低噪音循環防腐水泵： 220~240V/50HZ,80W ，最高揚程： 3.8m ，輸出流量： 5000L/h ，輸送流體最高溫度為 35 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
