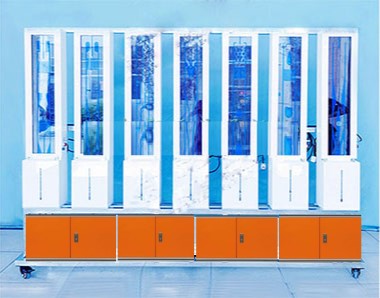

各種邊界條件流動演示儀實驗裝置 JGCFD-T190 型自循環流動演示儀

一 . 實驗目的
　　 以自循環多流道組成顯示屏，以氣泡為示蹤介質，利用光折射技術，演示 30 余種流譜圖案及相關原理。如：演示內流場的漩渦形成、邊界層分離、介質傳輸、水塞等流道流譜。演示外流的尾跡形成、卡門渦街、傳質傳熱等流場流譜。演示射流元件、附壁效應與射流控制原理等流型流譜。
二 . 技術指標
1. 裝置可演示七組不同類型的邊界：
　　 ① 圓柱繞流、直角彎道：顯示流體在駐點處的停滯現象。邊界層分離狀況及卡門渦街。水流流過直角彎道時，轉彎處流線越靠近彎道，內側的流速越慢。
　　 ② 橋墩繞流、圓角彎道：顯示水流在橋墩后流區的卡門渦街現象。水流通過圓角彎道的流線與直角彎道相比較順暢。
　　 ③ 突擴突縮：先是在突縮時僅在拐角處出現漩渦，在突擴處出現強烈的旋渦區。
　　 ④ 漸擴漸縮：在漸縮管看到流線的逐漸收縮，在漸擴處看到因邊界層分離而產生的明顯旋渦現象。
　　 ⑤ 孔板：顯示孔板前流線收縮，匯集在孔板的鍋留孔口處，在拐角處有小旋渦，孔板后水流逐漸擴散，在主流區周圍形成較大的旋渦回流區。
　　 ⑥ 機翼：顯示水流在機翼前端駐點即尾端的匯流和兩側流線疏密分布狀況。
　　 ⑦ 自由紊動射流：顯示射流離開噴嘴后，不斷卷吸周圍的流體，形成旋渦，產生強烈紊動，使射流向外擴散。
2. 演示裝置尺寸：高 × 寬 × 厚 =1300mm×260mm×162mm ， 7 塊，掛壁式，配液位可視窗。
3. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 850w 。
4. 裝置外形尺寸： 2420*550*1800mm 。
三 . 主要配置及參數
1. 自循環供水裝置，雙向配置 T4-24W 平面片光源，有機玻璃流道，彩色有機玻璃機體，顯示屏，亞光黑后罩。
2. 水泵 6 臺：電壓 24V 、功率 28.8W 、流量 600L/h 、揚程 7m 。
3. 水泵 1 臺：電壓 24V 、功率 60W 、最大流量 25L/min 、最大揚程 15 米。
4. 可控硅無級調速器、無級可調摻氣裝置。
5. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
