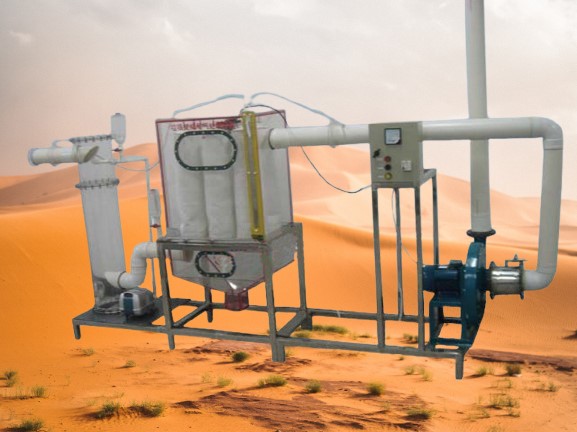

實驗裝置JGTG-598-I 型垃圾焚燒尾氣處理實驗設備

一、原理、用途及特點：

資料表明，未經處理的垃圾焚燒煙氣中含有各類污染物。常見的污染物包括顆粒物、酸性氣體（主要為氯化氫及少量的二氧化硫、氮氧化物、氟化氫等）及有機氯化合物（如二惡英與氯化呋喃）等。煙氣凈化是垃圾焚燒處理過程中的一個至關重要的因素。本冷態凈化試驗裝置通過干噴射吸收法和布袋除塵器組合的方式演示垃圾尾氣凈化過程。

模擬發生的冷態垃圾焚燒尾氣在一個干式吸收反應器中與粉末狀的氫氧化鈣接觸反應。氫氧化鈣以氣動噴射的形式進入管道或反應器進行第一階段吸收。在吸收反應器后的管道中噴入活性炭粉末，然后混合氣體進入布袋除塵器。氫氧化鈣粉末在布袋除塵器內的空間或布袋表面與 HCl 、 HF 及 SO 2 繼續 反應生成固態生成物。最后，通過布袋除塵器去除了顆粒物后的凈化氣體通過風機動力排放。與其它方法相比，該方法設備較少，系統的運行可靠性較好，無廢液產生，且對設備的防腐要求不如其它工藝那樣高，但吸收劑的利用率不高，對酸性氣體的凈化效率有限。

本實驗系統為垃圾焚燒尾氣凈化的冷態試驗演示系統。

二 、主要技術參數及指標：

1 、處理風量 100~200m 3 /h

2 、系統壓降 2000~3000Pa

3 、 HCL 去除效率 75% 。

4 、除塵效率 95% 以上

5 、環境溫度： 5℃ ～ 40℃ 、

6 、系統安裝外形尺寸 2200mm×600mm×1700 mm

7 、電源 220V 功率 1300W

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

注 ： 本裝置 不包括 HCL 污染源發生系統 （需用戶自備）

二、主要配置 ：

1 、 干式吸收塔、 透明有機玻璃材質、壁厚 8 mm 、 規格 ; ? 35 0mm 、 H= 125 0mm 、

2 、 袋式除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 長 8 00mm 寬 600mm 高 8 00mm 、 含 卸除灰塵裝置；

3 、 濾袋 6 個 ： ( 過濾速度為 1m/min 。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、 0.35 平方米、 ? 160×700 mm 、濾袋為內濾式 )
4 、 旋渦式風機 1 臺、 電源電壓： 220V 、 功率 0 . 25 Kw 、轉速 2 8 00r/min ；

5 、 有機玻璃 立 式 加粉未活性炭漏斗 2 套 ：
6 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
7 、氣體流量計 1 只、 （ LZ B - 15 、 量程 : 1 . 6 ～ 16m3/h ）

8 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2900r/min ；
9 、 變頻器 1 套：控制風機轉矩調節風量大??；
10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 1 、 ? 110 連接管路及控制球閥
1 2 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。



JGTG-5 96 -I 有機氣體吸附脫附實驗 裝置 ( 沒找到圖片 )

一、 產品描述：

1 、 深入理解吸附法凈化有害廢氣的原理和特點；
2 、 掌握活性炭吸附法的工藝流程和吸附裝置的特點；
3 、 訓練工藝實驗的操作技能，掌握主要儀器設備的安裝和使用；
4 、 掌握活性炭吸附法中的樣品分析和數據處理的技術。

二、 主要技術參數及指標：

1 、 吸附塔材質： 304 不銹鋼、 ? 100mm 、 H= 7 00mm ，
2 、 吸附劑：顆?；钚蕴?、吸附劑堆放厚度： >500mm ；
3 、 最大處理氣量： 2 m3/h ；吸附溫度：常溫；吸附壓力：常壓；吸附效率約： 90% ；壓力損失： <1000Pa ；
4 、實驗裝置尺寸：長 × 寬 × 高＝ 6 00mm× 35 0mm×1 3 00mm

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率： 20 00W ；安全保護：具有接地保護、漏電保護、過流保護；
6 、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 三段活性炭吸附塔 1 套、吸附塔材質 304 不銹鋼、 內管 ? 5 0mm 、 H= 7 00mm 、外管 ? 100mm 、 H= 7 00mm 、保溫棉 1 批、采樣口 3 個、 貪 活性炭填料 1 套、

2 、 PT100 傳感器 4 只、 溫度控制器 4 只

3 、 氣體混合 器 1 套、 304 不銹鋼材質

4 、 漩渦式風機 1 臺： 37 0W ，

5 、 氣體流量計 1 只； （ LZB-15 、 量程 : 0. 6 ～ 6 m3/h ）
6 、加熱箱 1 套、含加熱管 1 根（ 功率： 15 00W ）

7 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
8 、 304 不銹鋼卡套連接、 304 不銹鋼氣體管路；彎頭，不銹鋼快速連接件；
9 、不銹 鋼框架實驗臺 （ 3 0 mm×3 0 mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
