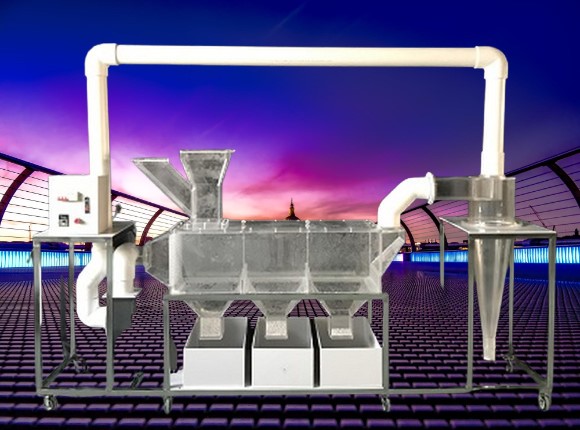

JGTG-417 型 垃圾風力分選實驗裝置

一、工作條件

常溫常壓下運行，實驗前先準備一定量的生活垃圾。電源電壓 22 0V

二、實驗目的

1 、通過垃圾風力分選實驗了解其實驗原理，在實驗過程中對效果影響的幾大因素。

2 、在風力分選城市生活垃圾中對分選效果影響最大的因素，一是城市生活垃圾中各組分的密度，二是氣流的流動速度。

三、實驗原理

風力分選屬于重力分選，由于破碎后的垃圾有機物部分較輕，大多數無機物較重，可以用空氣分離之。其分選過程是預先把城市生活垃圾破碎到一定顆粒度，經自然干燥，使其含水量低于 45% ，然后定量輸入臥式風力分選機，在氣流的作用下，垃圾中各組按密度差異分選。

四、技術參數

1 、 風機功率 1.1kw ，風機風壓 280-210kPa ； 風量連續可調；

2 、 風機風量 650--1125 立方 / 小時（風量可自行調節）；

3 、 進料口 100*80mm ，入料粒度 <100mm ；出料口數 3 個

4 、 主體尺寸 2000 × 4 5 0 × 1 8 00mm ；

5 、電源 220V

6 、功率 1000W 、

五 、主要配置：

1 、 有機玻璃 垃圾風力分選裝置 、 透明有機玻璃材質、壁厚 12 mm

2 、 旋風 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；

3 、進料斗 1 只、
4 、出料活動口 3 個 ；
5 、 U 形壓力計 1 個、測壓環 2 組、透明測壓軟管 1 批；
6 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1.1Kw 、轉速 2900r/min ；
7 、 變頻器 1 套：控制風機轉矩調節風量大小；
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
9 、 ? 110 連接管路及控制球閥
10 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

。
