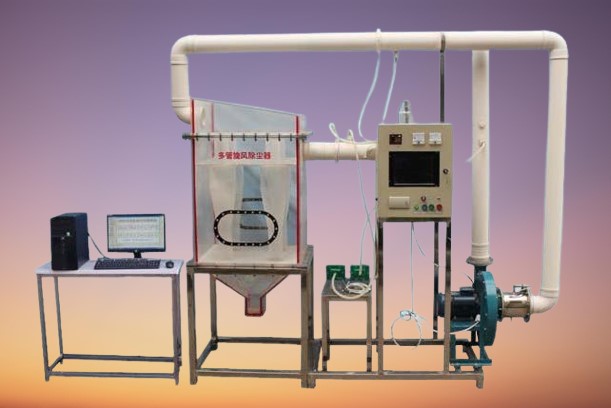

實驗裝置JGTG-504-II 型 數據采集4管多管旋風除塵器實驗裝置

一、原理、用途及特點：

多管旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。多管旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示多管旋風除塵過程的原理。

二、主要參數：

1 、風量： 300~700m 3 /h ；

2 、入口氣體含塵濃度： <50g/ m 3

3 、除塵效率： 70%~80% ；

4 、壓力降： <2000Pa ；

5 、裝置外形尺寸：長 2300mm 寬 500mm 高 1900mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 旋風 除塵器 外形 1 套、 透明有機玻璃材質、壁厚 10 mm 、 長 6 00mm 寬 600mm 高 8 00mm 、 含 卸除灰塵裝置；

7 、 多管旋風除塵器 4 套、 透明有機玻璃材質、壁厚 5 mm 、
8 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
9 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
10 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
11 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
12 、 變頻器 1 套：控制風機轉矩調節風量大小；
13 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 4 、 ? 110 連接管路及控制球閥
1 5 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

JGTG-504-I 多管旋風除塵器 (4 管 )

一、原理、用途及特點：

多管旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。多管旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示多管旋風除塵過程的原理。

二、主要參數：

1 、風量： 300~700m 3 /h ；

2 、入口氣體含塵濃度： <50g/ m 3

3 、除塵效率： 70%~80% ；

4 、壓力降： <2000Pa ；

5 、裝置外形尺寸：長 2300mm 寬 500mm 高 1900mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三 、主要配置：

1 、 旋風 除塵器 外形 1 套、 透明有機玻璃材質、壁厚 10 mm 、 長 6 00mm 寬 600mm 高 8 00mm 、 含 卸除灰塵裝置；

2 、 多管旋風除塵器 4 套、 透明有機玻璃材質、壁厚 5 mm 、

3 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
4 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
5 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
6 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
7 、 變頻器 1 套：控制風機轉矩調節風量大小；
8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
9 、 ? 110 連接管路及控制球閥
1 0 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
