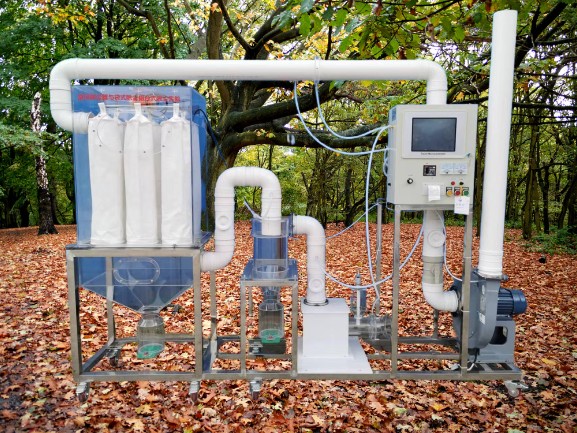

實驗裝置JGTG-508-II 數據采集 旋風除塵與袋式除塵組合式除塵實驗裝置

一、原理、用途及特點：

本系統為旋風除塵與袋式除塵器的組合凈化裝置，前級采用旋風除塵器減少高濃度含塵氣體的污染負荷，后級采用袋式除塵器進一步高效除塵。

旋風式除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點。

布袋除塵器是過濾式除塵器的一種，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置。這種裝置主要采用纖維織物作濾料，常用在工業尾氣的除塵方面。它的除塵效率一般可達 99% 以上。雖然它是最古老的除塵方法之一，但由于它效率高、性能穩定可靠、操作簡單、因而獲得越來越廣泛的應用。其主要原理是：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由排氣管排出。沉積在濾料上的粉塵，可在振動的作用下從濾料表面脫落，落入灰斗中。因為濾料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表面形成粉塵層，常稱為粉層初層。初層形成后，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布只不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵系統的處理氣量顯著下降，影響生產系統的排風效果。因此，除塵器阻力達到一定數值后，要及時清灰。本系統可作為教學演示和驗證裝置，同時通過適當改造后可進行除塵研究試驗。

二、主要技術參數及指標：

1 、處理氣量 50-200m 3 /h 、旋風除塵器切向入口風速 15~20m/s 、布袋除塵過濾速度約為 1m/min 、

2 、濾袋材質為 ： 滌綸針刺氈覆膜濾袋、每條 濾袋過濾面積 0.35 平方米、 Φ160×700 mm 、濾袋為內濾式。

3 、壓降 ： 1600-2500Pa

4 、除塵凈化效率大于 99.5%

5 、可采用滑石粉或工業粉塵進行實驗

6 、數據采集系統可測定管道氣流流速，流量、設備壓差和氣流含塵濃度等參數。

7 、裝置總高 1700mm 裝置總長 2 5 00mm 裝置總寬 600mm

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三 、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；

4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 旋風 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；

7 、 袋式除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 長 8 00mm 寬 600mm 高 8 00mm 、 含 卸除灰塵裝置；

8 、 濾袋 6 個 ： ( 過濾速度為 1m/min 。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、 0.35 平方米、 ? 160×700 mm 、濾袋為內濾式 )
9 、 振打電機 1 套； 電源電壓： 220V 、功率 ： 25 0W 、 含 304 不銹鋼機械振打 裝置 1 套、
10 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
11 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
12 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
13 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
14 、 變頻器 1 套：控制風機轉矩調節風量大?。?
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 6 、 ? 110 連接管路及控制球閥
1 7 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。



JGTG-508-I 旋風除塵與袋式除塵組合式裝置

一、原理、用途及特點：

本系統為旋風除塵與袋式除塵器的組合凈化裝置，前級采用旋風除塵器減少高濃度含塵氣體的污染負荷，后級采用袋式除塵器進一步高效除塵。

旋風式除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點。

布袋除塵器是過濾式除塵器的一種，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置。這種裝置主要采用纖維織物作濾料，常用在工業尾氣的除塵方面。它的除塵效率一般可達 99% 以上。雖然它是最古老的除塵方法之一，但由于它效率高、性能穩定可靠、操作簡單、因而獲得越來越廣泛的應用。其主要原理是：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由排氣管排出。沉積在濾料上的粉塵，可在振動的作用下從濾料表面脫落，落入灰斗中。因為濾料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表面形成粉塵層，常稱為粉層初層。初層形成后，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布只不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵系統的處理氣量顯著下降，影響生產系統的排風效果。因此，除塵器阻力達到一定數值后，要及時清灰。本系統可作為教學演示和驗證裝置，同時通過適當改造后可進行除塵研究試驗。

二、主要技術參數及指標：

1 、處理氣量 50-200m 3 /h 、旋風除塵器切向入口風速 15~20m/s 、布袋除塵過濾速度約為 1m/min 、

2 、濾袋材質為 ： 滌綸針刺氈覆膜濾袋、每條 濾袋過濾面積 0.35 平方米、 Φ160×700 mm 、濾袋為內濾式。

3 、壓降 ： 1600-2500Pa

4 、除塵凈化效率大于 99.5%

5 、可采用滑石粉或工業粉塵進行實驗

6 、數據采集系統可測定管道氣流流速，流量、設備壓差和氣流含塵濃度等參數。

7 、裝置總高 1700mm 裝置總長 2600mm 裝置總寬 600mm

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

二、主要配置：

1 、 旋風 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；

2 、 袋式除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 長 8 00mm 寬 600mm 高 8 00mm 、 含 卸除灰塵裝置；

3 、 濾袋 6 個 ： ( 過濾速度為 1m/min 。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、 0.35 平方米、 ? 160×700 mm 、濾袋為內濾式 )
4 、 振打電機 1 套； 電源電壓： 220V 、功率 ： 25 0W 、 含 304 不銹鋼機械振打 裝置 1 套、
5 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
6 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
7 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
8 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
9 、 變頻器 1 套：控制風機轉矩調節風量大小；
10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 1 、 ? 110 連接管路及控制球閥
1 2 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫；⑸、 帶視頻講解功能

。
