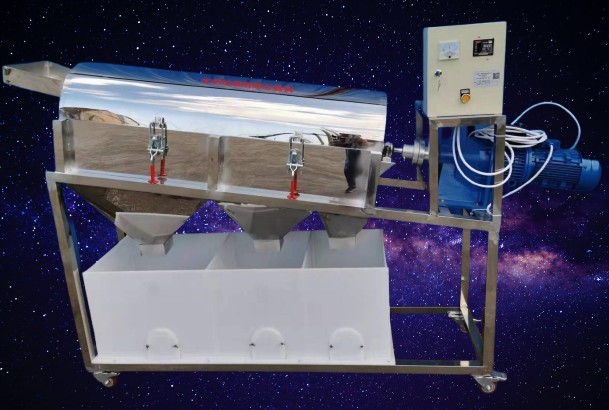

實驗裝置JGTG-406 型 生活垃圾滾筒分選篩（機）實驗裝置
一、實驗?zāi)康暮驮恚?
滾筒篩是最被廣泛選用的篩分機械。它是利用做回轉運動的筒形篩體將垃圾按粒度進行分級的機械，其篩面一般為編織網或打孔薄板，工作時，筒形篩體傾斜安裝，傾角一般為 4 ° ～ 8 ° 。被篩分的垃圾進入篩體內部后隨篩體的轉動做螺旋狀翻動，粒度小于篩孔的物料被篩下成為篩下物，而留在篩體上的物料為篩上物，從篩體底端排出。通常筒形篩體通過圓環體支撐于機架上的支撐滾輪上，并由軸承、鏈、皮帶或摩擦輪進行驅動。
通過本實驗，希望達到以下目的：
-
了解分選篩（機）的內部構造；
-
熟悉分選篩工作方法，運轉過程；
3 、掌握分選篩的技術參數。
二、 技術指標及參數 ：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、運動參數 10 ～ 30r/min 、
3 、篩體長度 1200mm 、
4 、篩體直徑 ? 400mm 、
5 、傾斜角度 4 ° ～ 8 ° 7 、
6 、篩孔直徑 ? 30-60mm 、
7 、動力功率 2.2KW 、
8 、電源 380V 、
9 、 設備外形尺寸： 1 6 00mm× 5 00mm×1 4 00mm
三、主要配置：
1 、 304 不銹鋼圓滾筒體 1 套、
2 、調速攪拌電機功率 2.2KW 、篩體支撐架 2 只、減速器 1 臺、滾動軸承 2 套、
3 、進料斗 1 只、出料活動口 3 個、
4 、 白色 PP 板 材質 、厚度 10mm ， 100 0 × 35 0 × 4 00mm 、
5 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
6 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
