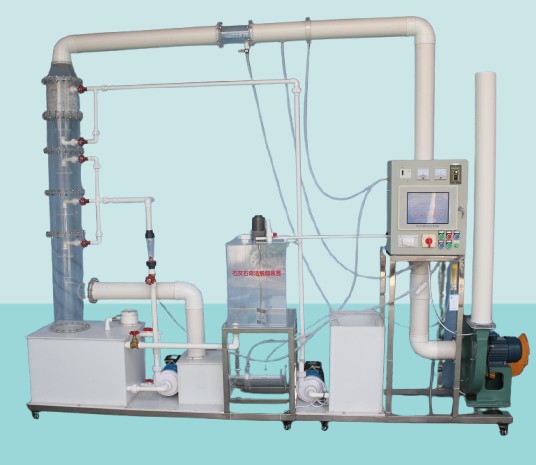

實驗裝置JGTG-579-II 數據采集 石灰石膏法脫硫?qū)嶒?yàn)裝置
一、原理、用途及特點：
在現有的煙氣脫硫工藝中，濕法石灰石 / 石灰洗滌工藝技術最為成熟，運行最為可靠，應用也最為廣泛，其脫硫原理以石灰或石灰石漿液與煙氣中的 SO 2 反應生成亞硫酸鈣和硫酸鈣而進行脫硫的。但其系統較為復雜，且操作條件控制不好時易于出現結垢堵塞等問題。目前的主流脫硫塔均采用了較高的空塔氣速和較高的液氣比的空塔噴淋的方式進行氣液接觸吸收，吸收后的漿液通過曝氣氧化后生成含結晶水的硫酸鈣晶體，通過固液分離后得到石膏。本實驗裝置主要適用于石灰石漿液教學實驗及演示之用，著重于 SO 2 的吸收過程的試驗和演示，兼固石灰石吸收液的濃度控制，使有關人員更深刻的理解和掌握石灰石 / 石灰洗滌工藝的影響因素和操作要點。可調節試驗不同空塔氣速、液氣比和入口 SO 2 濃度下的吸收效率。模型裝置配備了帶電腦輸出接口的自動數據測量、采集及處理系統，便于對實驗數據的采集、記錄、處理和總結；系統結構設計時除考慮節約占地外還考慮了設備的實驗操作和維護的方便性（從防止結垢堵塞和清理的角度）。
二、主要參數：
1 、處理氣量約： 150m 3 /h 、
2 、吸收效率： 80% 、
3 、液氣比： 0.6~8L/m 3 、
4 、石灰石膏法脫硫塔徑、 ? 200 mm 高 1800 mm 、
5 、裝置外形尺寸 2500 mm×5 0 0 mm×2500 mm 、
6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、
三、主要配置：
1 、 在線 進 、出 SO 2 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、石灰石膏法脫硫吸收塔 1 套、 透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器、除霧器噴頭、
7 、吸收液槽 1 套、 白色 PP 板、厚度 10mm ， ( 尺寸 :550×450×500mm) 、 含 加藥口 1 套； 曝氣 氣泵 1 臺 （ 功率 4 0W ） 、曝氣裝置 1 套
8 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
9 、 流量測量與調節： 液體 流量計 3 只、 （ LZS- 1 5 、 量程 : 60 ～ 60 0L/ h ） 、
1 0 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、
1 1 、 變頻器 1 套：控制風機轉矩調節風量大小；
1 2 、 耐酸耐堿 漿液 水 泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置；
1 3 、耐腐清水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置；
14 、制漿 箱 1 套、 有機玻璃 材質 、厚度 10mm ， 40 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，
1 5 、配 制漿 箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
16 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
17 、除沫器 1 套、 有機玻璃 材質 、厚度 6 mm ，
18 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
19 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
20 、 ?110 連接管路及控制球閥
21 、 ? 2 0 、 25 連接管路及控制球閥
22 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成
。
