實驗裝置JGTG-584-I 汽車尾氣凈化設備
一、實驗裝置功能特點：
催化轉化是氣態污染物控制的主要方法之一。目前汽車尾氣凈化采用的就是三元催化轉化方法，即通過催化劑的作用將汽車尾氣中的 HC 、 CO 和 NOx 利用氧化還原作用同時轉化為無害的 N 2 、 CO 2 和水。 通常情況下汽車尾氣中的 CO 在數千 mg/m 3 ， NO 排放濃度在數百到上千 mg/m 3 ，催化轉化裝置的凈化效率在 70-90% 。 本實驗裝置采用實驗室專用的小型固定床 不銹鋼管式 催化反應器，該反應器中催化劑裝卸方便，催化 反應恒溫區長、 操作簡單，適于氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。除主要用于汽車尾氣的教學試驗外，通過適當改造，還可進行氣態污染物的催化氧化或催化還原等催化反應教學實驗。裝置設有進氣與尾氣取樣口，可通過注射器或氣袋取樣分析。
二、主要參數：
1 、 304 不銹鋼反應器內徑 ? 50mm 、長度 600mm 、
2 、控溫精度： ±0.2%FS 、
3 、反應爐分三段控溫、
4 、加熱功率各 1.5KW 、
5 、最高使用溫度 500 ℃ 、
6 、預熱器加熱功率 0.5KW 、
7 、裝置外形尺寸：長 1400mm× 寬 450mm× 高 1650mm 、
8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、 主要 配置 ：
1 、 304 不銹鋼管式催化反應器 1 套，內徑 30 mm ；長 5 0 0mm ；最高使用壓力 0. 30 MPa ，加熱功率 2 kw ，三段加熱，最高使用溫度 7 00 ℃ ； 含 熱電偶 1 只 、
2 、 加熱控溫系統 2 套：溫度顯示精度為 1 ℃ ，溫場穩定度 ±5 ℃ ，升溫速率 1~20 ℃ 、
3 、預熱器 1 套、 304 不銹鋼材質； 功率 ： 1 5 00W 、 溫度傳感器 1 批、
4 、 氣體預熱裝置 1 套： 304 不銹鋼材質； 信號轉換顯示器 1 套、
5 、冷卻器 1 個、 304 不銹鋼材質；
6 、 氣體混合器 1 套、氣液分離器 1 套、專用氣體人工取樣口 2 個；
7 、 NO 、 CO 氣體與呂鋼瓶（ 8L 氣）各 1 套、 含 不銹鋼 減壓器 2 只、
8 、 單缸四沖程小型汽油發動機 1 臺、排量 208CC 、凈重 15kg 、汽油自配、
9 、 汽車專用三元 催化劑 1 套
10 、 質量流量控制器 2 套（ NO 、 CO ）：流量 0 ～ 100SCCM 、輸入輸出信號 4 ～ 20mA ；
1 1 、電壓表 與電流 表 4 只 、
1 2 、 氣泵 1 臺： 功率 ： 20 W 、 最大 氣 量： 6 L/min 、
1 3 、氣體流量計 2 只 、 （測量范圍： LZ B - 10 、 量程 : 60 ～ 60 0L/ h ）
1 4 、漏電保護開關 1 只 ( 德力西品牌）、 帶燈自鎖按鈕開關、
1 5 、 304 不銹鋼管路 及控制球閥 、 彎頭，快速連接件； 規格： ? 2 0 、
1 6 、大型儀表控制柜 1 套、 （萬向輪及禁錮腳 ） 長 1400mm× 寬 450mm× 高 1650mm 。

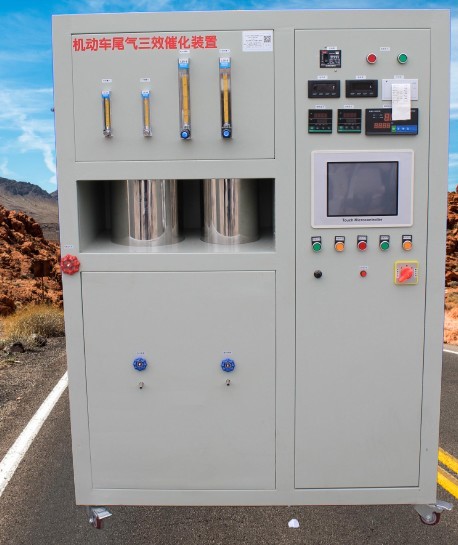

汽車尾氣凈化設備 JGTG-584-II 數據采集 汽車尾氣凈化設備 （全套不銹鋼）
一、實驗裝置功能特點：
催化轉化是氣態污染物控制的主要方法之一。目前汽車尾氣凈化采用的就是三元催化轉化方法，即通過催化劑的作用將汽車尾氣中的 HC 、 CO 和 NOx 利用氧化還原作用同時轉化為無害的 N 2 、 CO 2 和水。 通常情況下汽車尾氣中的 CO 在數千 mg/m 3 ， NO 排放濃度在數百到上千 mg/m 3 ，催化轉化裝置的凈化效率在 70-90% 。 本實驗裝置采用實驗室專用的小型固定床 不銹鋼管式 催化反應器，該反應器中催化劑裝卸方便，催化 反應恒溫區長、 操作簡單，適于氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。除主要用于汽車尾氣的教學試驗外，通過適當改造，還可進行氣態污染物的催化氧化或催化還原等催化反應教學實驗。裝置設有進氣與尾氣取樣口，可通過注射器或氣袋取樣分析。
二、主要參數：
1 、 304 不銹鋼反應器內徑 ? 50mm 、長度 600mm 、
2 、控溫精度： ±0.2%FS 、
3 、反應爐分三段控溫、
4 、加熱功率各 1.5KW 、
5 、最高使用溫度 500 ℃ 、
6 、預熱器加熱功率 0.5KW 、
7 、裝置外形尺寸：長 1400mm× 寬 450mm× 高 1650mm 、
8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 NO 、 CO 傳感器） 各 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 304 不銹鋼管式催化反應器 1 套，內徑 30 mm ；長 5 0 0mm ；最高使用壓力 0. 30 MPa ，加熱功率 2 kw ，三段加熱，最高使用溫度 7 00 ℃ ； 含 熱電偶 1 只 、
7 、 加熱控溫系統 2 套：溫度顯示精度為 1 ℃ ，溫場穩定度 ±5 ℃ ，升溫速率 1~20 ℃ 、
8 、預熱器 1 套、 304 不銹鋼材質； 功率 ： 1 5 00W 、 溫度傳感器 1 批、
9 、 氣體預熱裝置 1 套： 304 不銹鋼材質； 信號轉換顯示器 1 套、
10 、冷卻器 1 個、 304 不銹鋼材質；
11 、 氣體混合器 1 套、氣液分離器 1 套、專用氣體人工取樣口 2 個；
12 、 NO 、 CO 氣體與呂鋼瓶（ 8L 氣）各 1 套、 含 不銹鋼 減壓器 2 只、
13 、 單缸四沖程小型汽油發動機 1 臺、排量 208CC 、凈重 15kg 、汽油自配、
14 、 汽車專用三元 催化劑 1 套：催化劑基材主要由 TiO2 、 V2O5 、 WO3 等構成，催化劑使用壽命 ≥ 16000h ；
15 、 質量流量控制器 2 套（ NO 、 CO ）：流量 0 ～ 100SCCM 、輸入輸出信號 4 ～ 20mA ；
1 6 、電壓表 與電流 表 4 只 、
1 7 、 氣泵 1 臺： 功率 ： 20 W 、 最大 氣 量： 6 L/min 、
1 8 、氣體流量計 2 只 、 （測量范圍： LZ B - 10 、 量程 : 60 ～ 60 0L/ h ）
1 9 、漏電保護開關 1 只 ( 德力西品牌）、 帶燈自鎖按鈕開關、
20 、 304 不銹鋼管路 及控制球閥 、 彎頭，快速連接件； 規格： ? 2 0 、
21 、大型儀表控制柜 1 套、 （萬向輪及禁錮腳 ） 長 1400mm× 寬 450mm× 高 1650mm 。
四、軟件組成 :
公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。
⑴ 、 3D 軟件界面并有工具欄項目?jī)?nèi)容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能。
。
