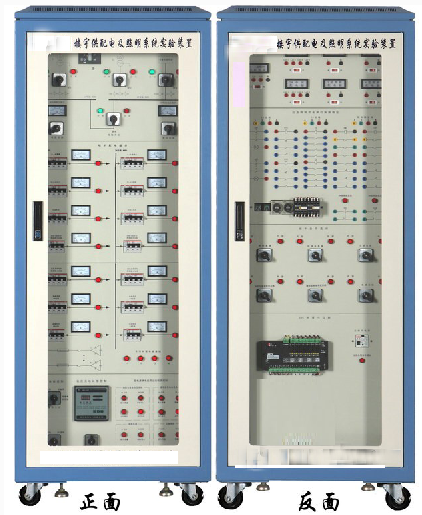

JGGPD-1樓宇供配電技術實訓系統（ LON 總線型）

二、功能概述：

1.本實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。

2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線 400V 進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。

3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。

4.下位機部分：采用 DDC 控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。

5.上位機部分：采用力控組態軟件，與下位機 DDC 控制器采用 LONWORKS 總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。

三、技術規格：

1.輸入電源：三相四線（ AC 380V ± 10% 50Hz ）

2.工作環境：溫度 -10 ℃— +40 ℃ 相對濕度 <85% 海拔 <4000m

3.裝置容量： <5.0kVA

4.外形尺寸： 700mm × 700mm × 1800mm

5.絕緣電阻：＞ 3M Ω

6.安全保護：具有漏電自動保護功能

四、完成的教學內容如下 :

1.常用配電設備認知與應用

2.電量傳感器認知與應用

3.智能建筑的供電運行方式線路組建與操作

4.典型樓層配電運行方式線路組建與操作

5.供配電系統中運行線路狀態的現場監測、抄表和控制

6.備自投聯動運行控制和調試

7.應急電源配電線路運行和聯動控制

8.配電線路功率因數補償運行控制

9.與消防自動報警系統的聯動控制

10.供配電監控系統運行調度實訓

。
