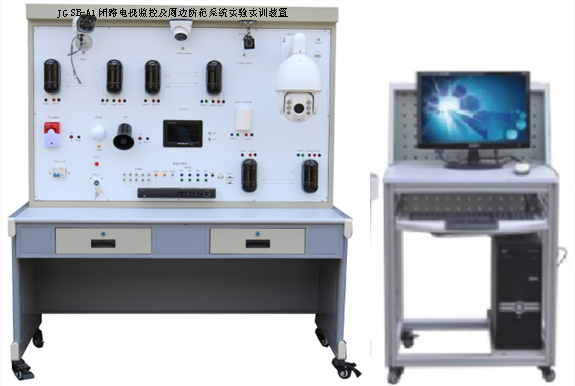

JGLY-A1閉路電視監控及周邊防范系統實驗實訓裝置

二、功能特點及概述：

1、系統模塊由視頻監控板塊、視頻視區模塊、防盜監測模塊、綜合實訓完成，從而讓學生輕身體驗閉路電視監控系統與防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。

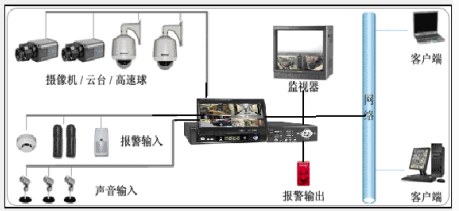

系統原理：



特點 1 ：具有四種不同視頻攝像機、視頻清淅。

特點 2 ，多個報警點、多種型式報警探測器的使用

特點 3 ：具有高清槍式攝像機、紅個攝像機、無線攝像機、半球攝像機、微小型攝像機，人工報警模擬按鈕，自動紅外報警探測器等，超大容機量、自動錄像、定時錄像、移動貞測等。

2、主機功能

1)每個通道都支持雙碼流壓縮，、

2)每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。

3)每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。

4)支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。

5)支持視頻輸入、視頻輸出質量選項配置。

6)支持水印技術。

7)支持零通道編碼。

8)本地監控

9)支持 HDMI 、 VGA 、 CVBS 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。

10)支持高清 HDMI 顯示，最高分辨率達 1080p ；支持高清 VGA 顯示，最高分辨率達 1080p 。

11)支持多畫面分割下不同通道并行預覽與回放。

12)支持單、多畫面預覽，預覽通道順序可調。

13)支持預覽便捷菜單操作。

14)支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。

15)可屏蔽指定的預覽通道。

16)支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。



17)支持視頻隱私遮蓋。

18)支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。

19)云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。

20)硬盤文件管理

21)支持 2 個 SATA 硬盤。

22)支持網絡遠程管理和使用硬盤。

23)支持硬盤盤組管理，不同通道可設不同的錄像保存周期。

24)支持硬盤屬性設置：冗余、只讀、可讀寫。

25)支持硬盤配額管理，不同通道可分配不同的錄像保存容量。

26)錄像與回放

27)支持假日配置功能。

28)支持循環寫入和非循環寫入兩種模式。

29)支持定時和事件兩套壓縮參數。

30)錄像觸發模式包括手動、定時、報警、移動偵測、動測或報警、動測且報警等。

31)每天可設定 8 個錄像時間段，不同時間段的錄像觸發模式可獨立設置。

32)支持移動偵測錄像、報警錄像、動測且報警錄像、動測或報警錄像的預錄及延時；定時和手動錄像的預錄。

33)支持按事件（報警輸入、移動偵測）查詢錄像文件。

34)支持標簽自定義，按標簽查詢和回放錄像文件。

35)支持錄像文件的鎖定和解鎖。

36)支持按通道號、錄像類型、文件類型、起止時間等條件進行錄像資料的檢索和回放。

37)支持對錄像文件中的指定區域進行移動偵測動態分析。

38)支持回放時對任意區域進行局部電子放大。

39)支持回放時的暫停、快放、慢放、前跳、后跳，支持鼠標拖動定位。

40)支持錄像文件倒放。

41)資料備份

42)支持按文件進行批量備份。

43)支持回放時進行剪輯備份。

44)支持備份設備的管理與維護。

3、云臺控制器的操作

1）在系統畫面打開云臺控制器，分別用黍標點擊，上 UP 下 DOWN 左 LEFT 右 RIGHT 自動 AUTO 。變焦、聚焦、光圈，進行運鏡控制

1)防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。

2)報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常入口進入時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。

三、系統技術指標：　

1.工作電壓：單相三線 220V ± 5% 50Hz

2.整機容量：＜ 300W

3.外型尺寸： 150 × 70 × 180cm3

4.安全保護：　系統供電：電源的供給保證整個閉路監控報警系統的正常運轉，系統的供電采用集中供電，具有漏電自動保護裝置 .

5.故障設置：具有故障設置系統

四、實訓項目：

1.各種攝像機的認識與接線

2.監控系統與報警系統的聯動操作與接線

3.各種攝像機在生活在的用途

4.室內全方位云臺、解碼器的接線與操作

5.各類鏡頭的安裝及調試

6.攝像機的通道設置與定時錄像設置

7.USB備份處理

8.與網絡視頻傳輸入的綜合擴展實訓

9.閉路電視監控軟件的操作

10.云臺解碼器的設置與操作

11.攝像機的圖像調試與安裝

12.攝像機的各種不同場所的用途

13.報警點的接入與控制操作

14.與綜布系統聯接的實訓

15.網絡視頻的傳輸與調試

五、設備主要配置單：

序號及名稱	組成	功能	數量
閉路電視監控及周邊防范系統實訓裝置	視音頻同步硬盤錄像主機	每個通道都支持雙碼流壓縮，、 每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。 每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。 支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。 支持視頻輸入、視頻輸出質量選項配置。 支持水印技術。 支持零通道編碼。 支持 HDMI 、 VGA 、 CVBS 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。 支持高清 HDMI 顯示，最高分辨率達 1080p ；支持高清 VGA 顯示，最高分辨率達 1080p 。 支持多畫面分割下不同通道并行預覽與回放。 支持單、多畫面預覽，預覽通道順序可調。 支持預覽便捷菜單操作。 支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。 可屏蔽指定的預覽通道。 支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。 支持視頻隱私遮蓋。 支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。 云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。 DS-7808/16H -SH、支持 2 個 SATA 硬盤。 支持網絡遠程管理和使用硬盤。 支持硬盤盤組管理，不同通道可設不同的錄像保存周期。 支持硬盤屬性設置：冗余、只讀、可讀寫。 支持硬盤配額管理，不同通道可分配不同的錄像保存容量。 網絡傳輸功能： 系統內置網絡傳輸功能，通過網絡可實現聯網計算機的“中心集中錄像”或“網絡分布式錄像”，充分利用了網絡資源，提高了系統的可靠性和可用性。網絡傳輸采用了標準的 TCP/IP 協議，具有 WIFI 功能，可與互聯網對接，支持手機 APP	1
	網絡控路由器	具有 WIFI 功能	1
	顯示器	9寸多路監視	1
	云臺	懸掛安裝，光損失小于一個 F 級，轉角：水平 355 度、垂直 90 度，轉速：水平 160/ 秒、垂直 60/ 秒。	1
	解碼器	云鏡控制、操作鍵盤與 485 控制接口 ( 可以控制云臺轉動 ) 云臺一體機	1
	可變鏡頭	06mm-36mm。	1
	金屬支架	掛墻式	1
	球攝像頭	720線以上，波長 850NM	1
	彩色攝像機	720線以上，波長 850NM	1
	紅外攝像機	720線以上，波長 850NM 。	1
	報警器	探測距離 6m ，采用 8-Bit 低功耗微處理器，自動溫度補償技術；靜態電流：≤ 20mA ；工作電壓： DC9-16V	1
	對射探測器	室外 40 米 / 室內 120 米， 2 光束同時遮斷檢知式。	1
	紅外攝像機支架	和攝像機配套，護罩：鋁合金外殼；支架：鋅鋁合金。	1
	視頻插座		9
	視頻跳線		5
	插座		1
	故障開關		16
	漏電保護開關		1
	鎖開關		1
	實訓桌和實訓屏架		1套
	電腦桌		1套，電腦自備



。
